KCC 보양재에 멀티락 사각 홈을 금형으로 낼 수 있나요?

CUSTOM PUNCHING DIE · KCC PROTECTIVE STRIP · MULTI-LOCK SQUARE SLOT · PVC WINDOW

네, 낼 수 있습니다. 한 PVC 창호 제작 업체의 요청으로, KCC 보양재에 멀티락 손잡이 돌출부가 들어갈 사각 홈을 내는 전용 금형을 만들었습니다. 개공기 판에 고정 구멍을 새로 가공해 금형을 장착하고, 길이 기준자를 달아 보양재의 같은 자리에 홈을 내는 것까지 확인했습니다.

맞춤 금형 제작개공기 장착PVC 창호

비슷한 구성 문의 다른 사례 보기

사각 홈

가공 모양

SKD-11

금형 재질

58~62HRC

열처리 경도

Site

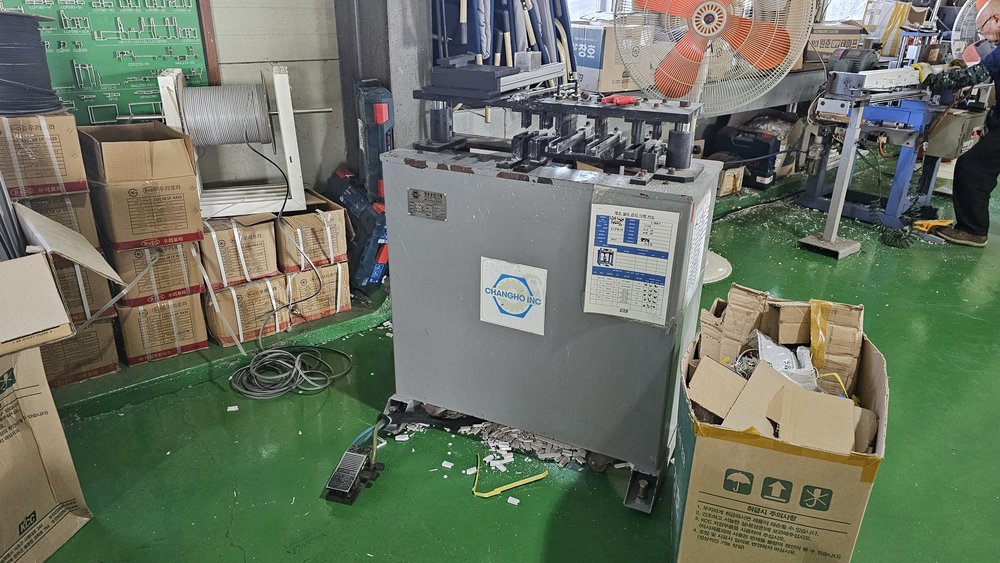

여러 금형을 단 개공기에 장착했습니다

PVC 창호 자재를 가공하는 개공기입니다. 판 위에 여러 금형이 나란히 달려 있어, 새 금형은 비어 있는 자리에 고정하기로 했습니다.

Problem

손잡이 부품이 들어갈 자리가 필요했습니다

KCC 보양재에 멀티락 손잡이를 달려면 손잡이 부품의 돌출부가 들어갈 사각 홈을 보양재마다 같은 자리에 내야 합니다. 보양재 모양에 맞춘 전용 금형을 개공기에 달아 두면 같은 자리에 반복해서 홈을 낼 수 있습니다.

How We Built It

고정 구멍을 가공해 금형을 장착했습니다

① 금형 준비

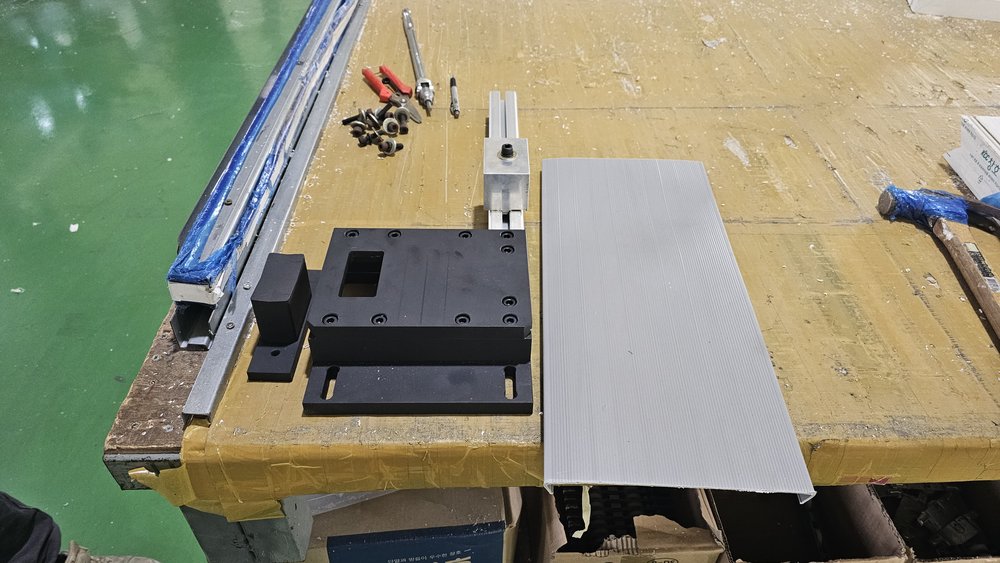

보양재 사각 홈에 맞춘 상부 · 하부 금형을 준비했습니다.

② 고정 구멍 가공

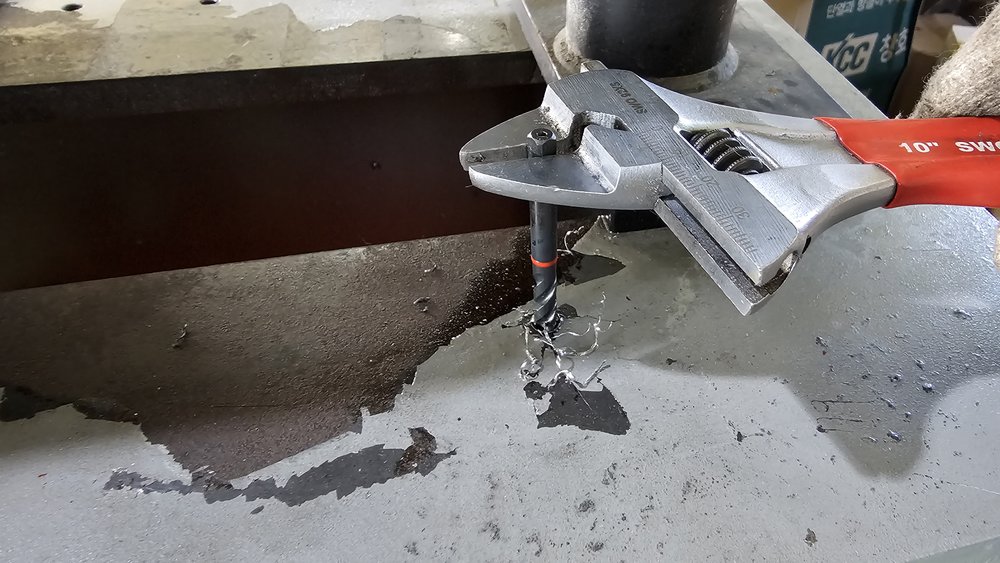

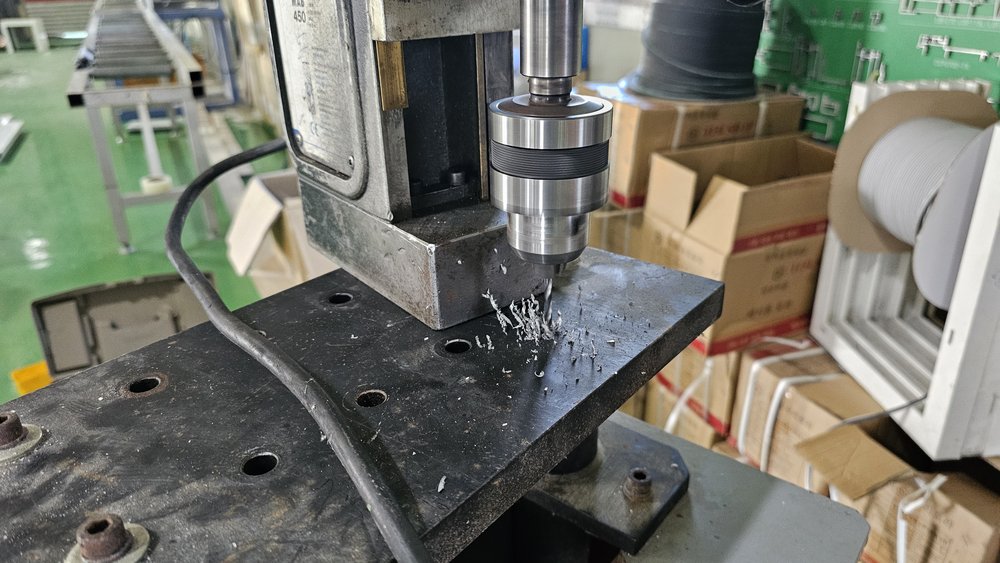

개공기 판에 금형을 고정할 구멍을 드릴로 뚫고 탭을 냈습니다.

③ 금형 고정

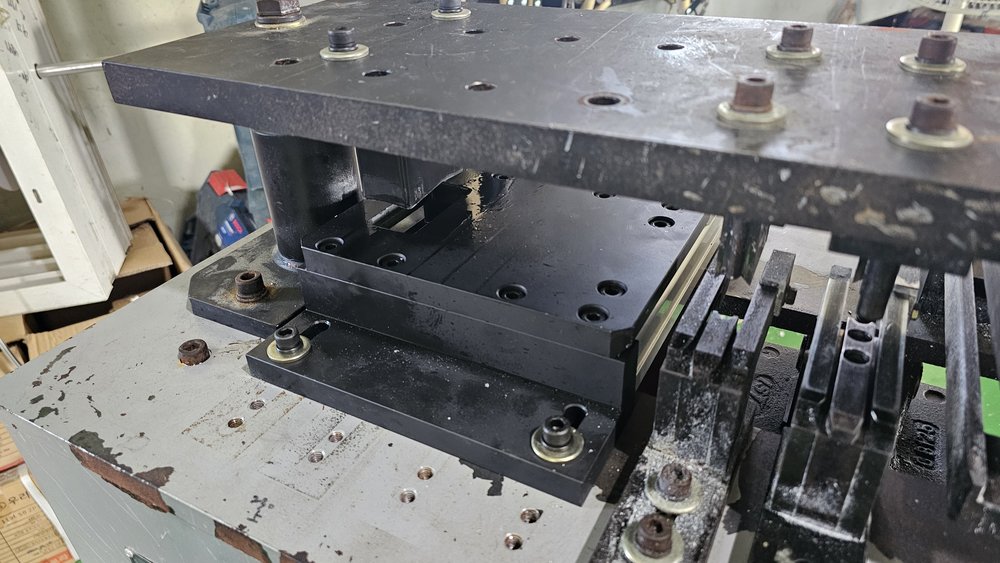

금형을 판에 올려 볼트로 고정했습니다.

④ 기준자 설치

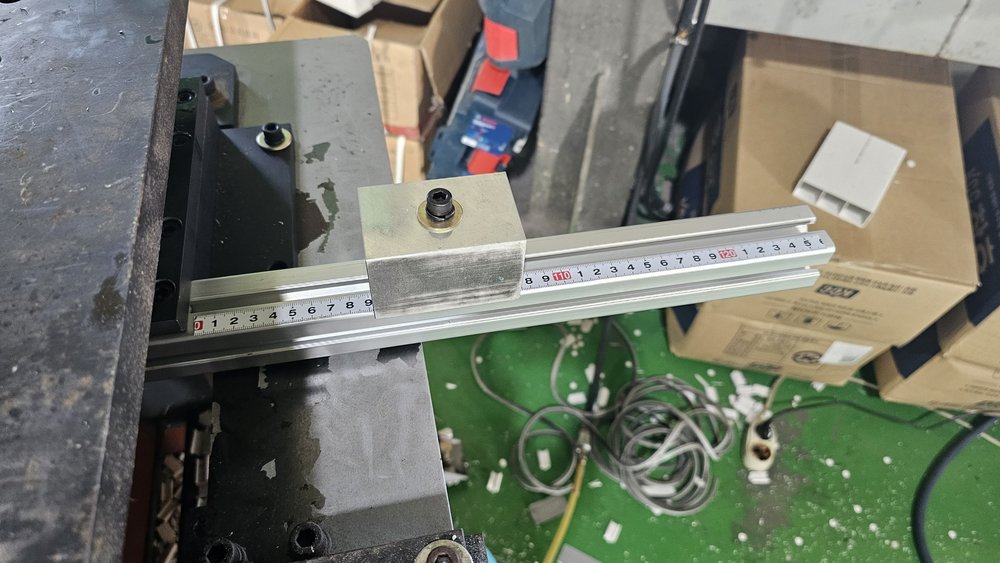

보양재 끝을 맞추는 길이 기준자와 멈춤 블록을 달아 홈 위치를 정했습니다.

Result

같은 자리에 사각 홈이 나옵니다

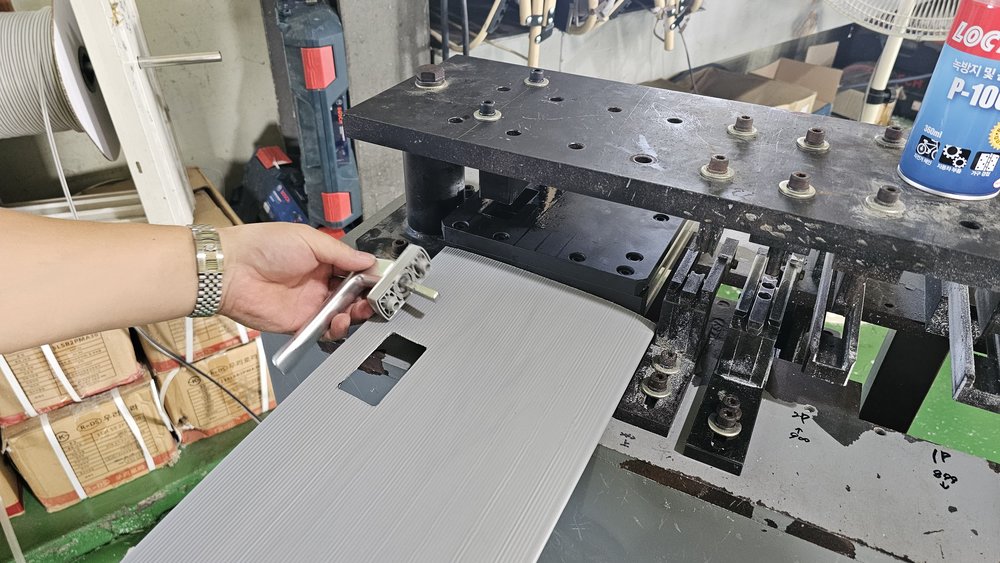

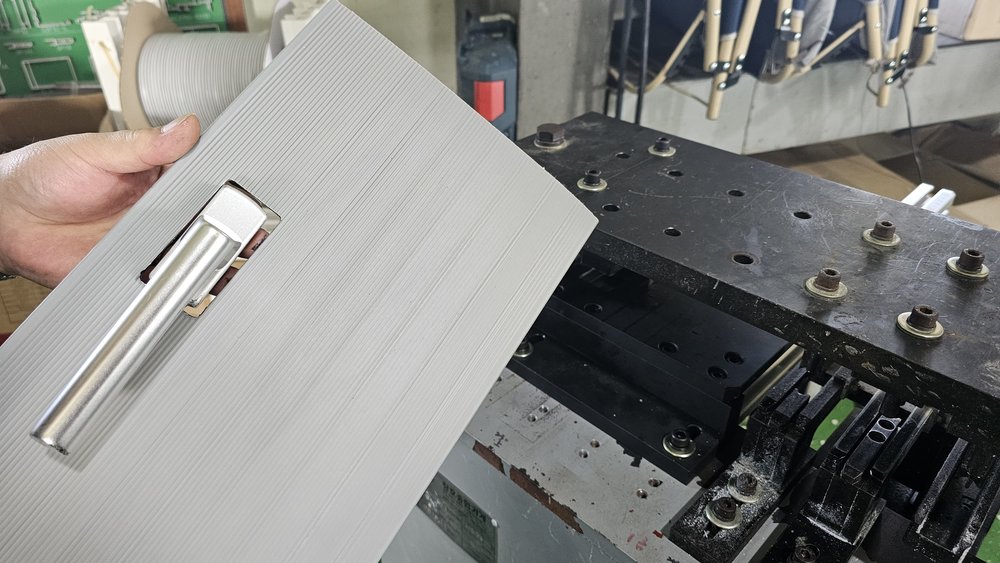

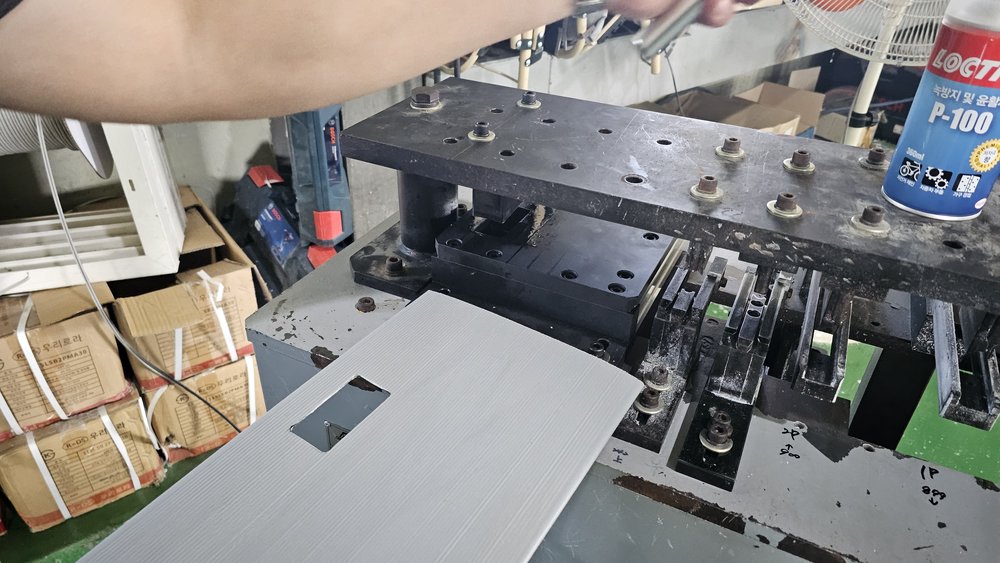

보양재를 기준자에 맞춰 넣고 펀칭해 사각 홈을 냈습니다. 홈에 멀티락 손잡이 부품을 끼워 크기와 위치가 맞는 것을 확인했습니다. 가공할 자재의 단면과 홈 도면을 보내 주시면 맞춤 금형으로 가공할 수 있는지 먼저 확인해 드립니다.

Summary

이번 작업 내용

작업	KCC 보양재 멀티락 사각 홈 가공 금형 제작 · 장착

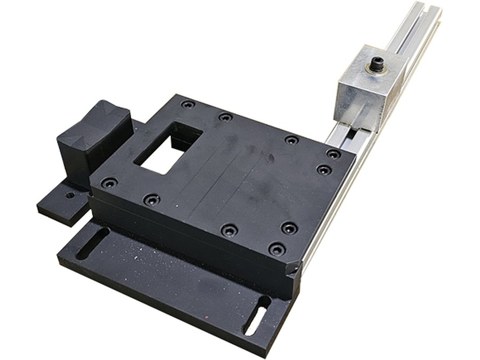

금형	WTM-KCC-BM · SKD-11 고주파 열처리(HRC 58~62)
가공	멀티락 손잡이 돌출부가 들어갈 사각 홈 펀칭
장착	개공기 판에 고정 구멍 가공 후 볼트 고정 · 길이 기준자 설치
자재	PVC 창호용 KCC 보양재

가공금형PVC

Video

작업 영상

영상

PVC 창호 보양재 멀티락 돌출 사각 홈 가공 금형 제작 — 창호종합기계 유튜브
