HYDRAULIC PUNCHING PRESS JIH-250B · MULLION END NOTCHING DIE · TWIN-BLADE SLOT CUTTER
네, 따낼 수 있습니다. 저희 공장에서 중간살 가공 장비 두 대를 함께 시운전했습니다. 쌍날 홈파기 절단기로 중간살에 홈을 냈습니다. 이어 유압 펀칭기 JIH-250B에 중간살 타발 다이 세트를 달아 끝을 틀 단면 모양대로 따낸 뒤, 틀 프로파일에 맞춰 조립해 맞물림을 확인했습니다.
중간살은 홈 가공과 끝 따내기를 모두 거쳐야 틀에 들어갑니다. 그래서 쌍날 홈파기 절단기와 유압 펀칭기 JIH-250B를 저희 공장에 함께 놓고 같은 날 시운전했습니다.

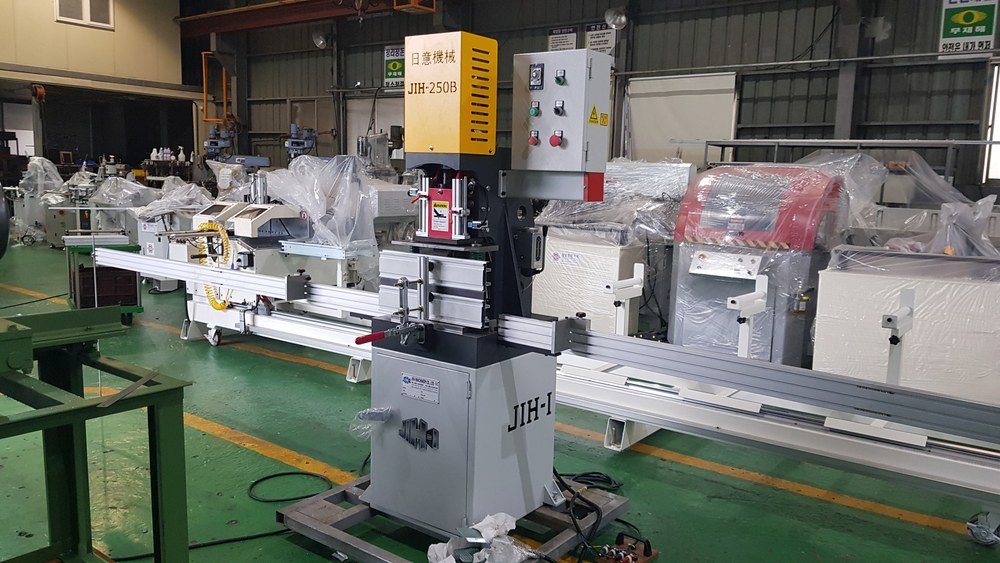

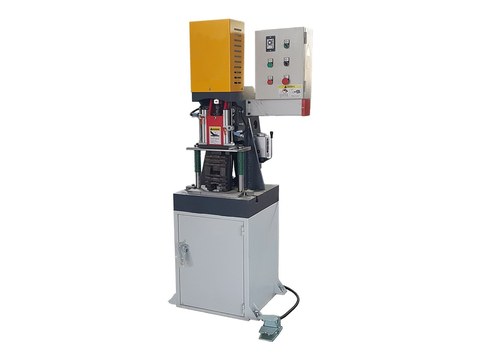

시운전을 준비한 JIH-250B와 자재 받침 레일
Problem
중간살 끝은 틀 단면에 맞물려야 합니다
알루미늄 창호의 중간살은 틀 프로파일 안쪽에 맞물려 들어갑니다. 끝을 틀 단면 모양대로 따내고 필요한 자리에 홈을 내야 조립할 수 있습니다. 중간살 모양은 창호 시스템마다 달라서, 끝을 따내는 다이 세트도 그 단면에 맞춰 준비해야 합니다.
How We Built It
홈을 내고 끝을 따낸 뒤 조립했습니다
① 쌍날 홈 가공
톱날 두 장을 나란히 단 절단기에 중간살을 눕혀 놓고, 톱날을 내려 두 날이 동시에 홈을 내게 했습니다.
② 다이 세트 고정

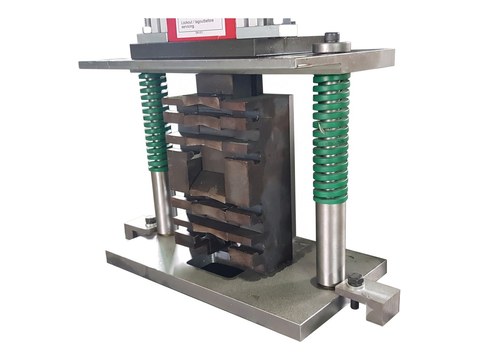

JIH-250B에 중간살 타발 다이 세트(WTM-JIH-250NM)를 달고, 프로파일을 기준면에 맞춘 뒤 클램프로 고정했습니다. 긴 자재는 옆의 받침 레일이 받쳐 줍니다.
③ 끝 따내기
유압으로 다이 세트를 움직여 중간살 끝을 따내고, 가공한 끝 모양을 그 자리에서 확인했습니다.

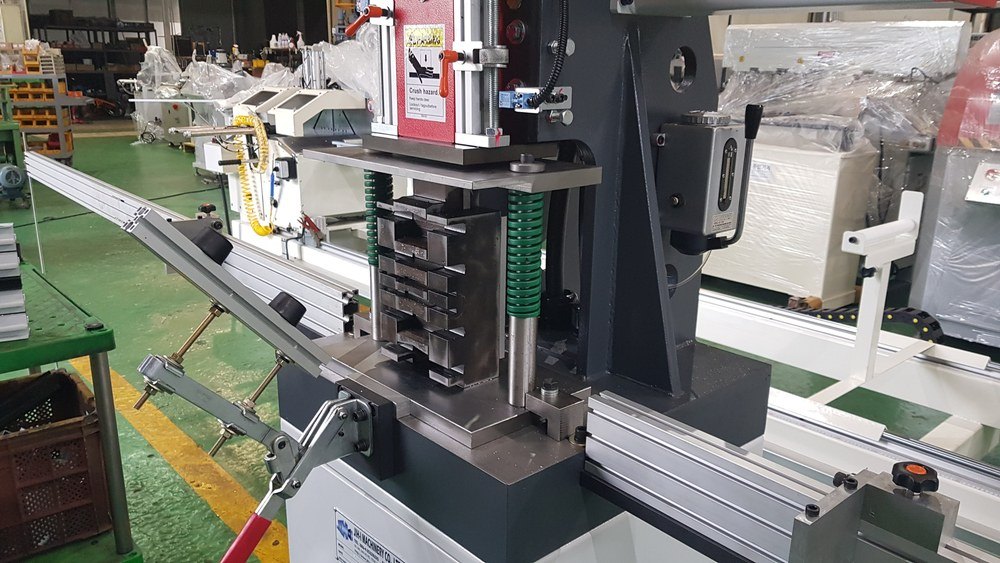

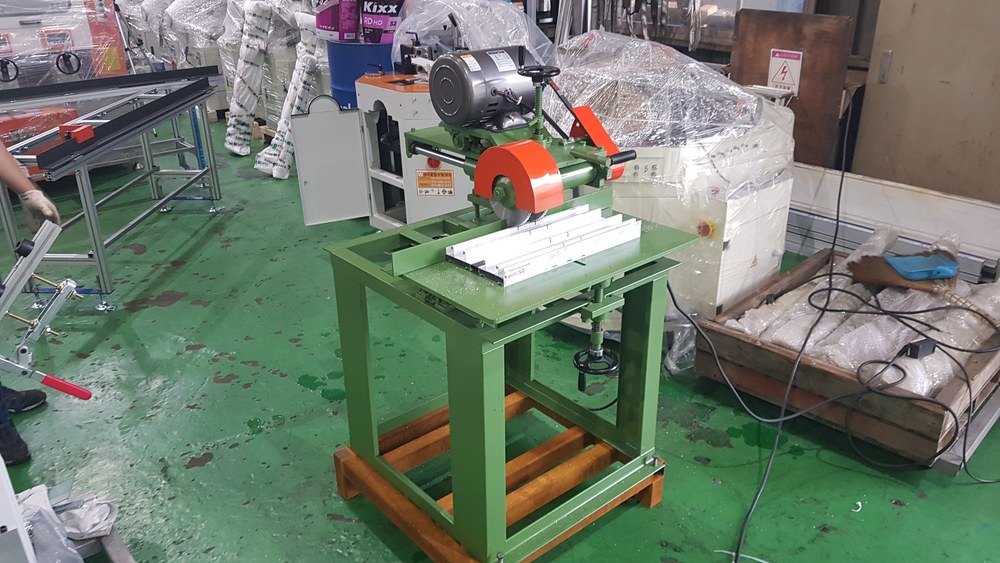

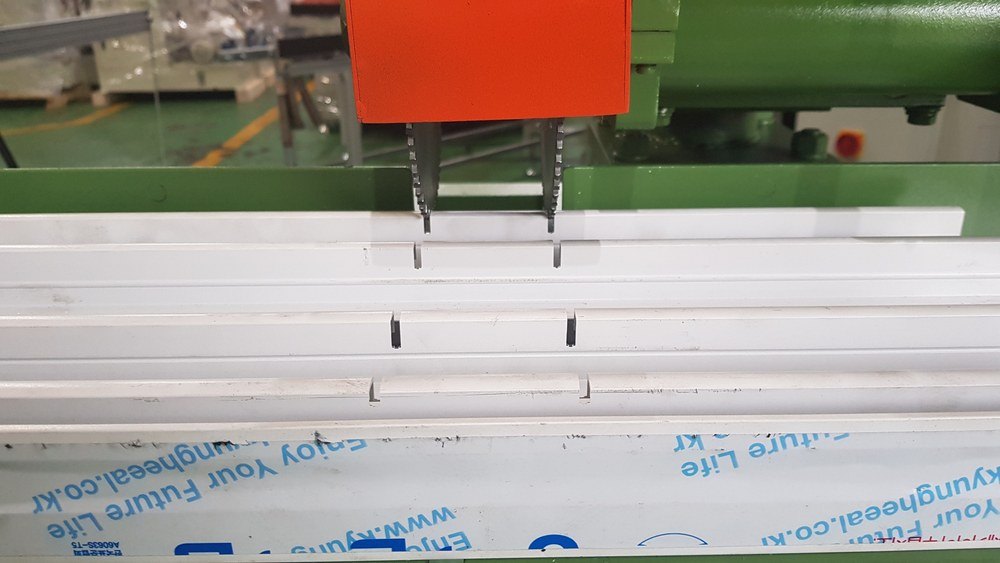

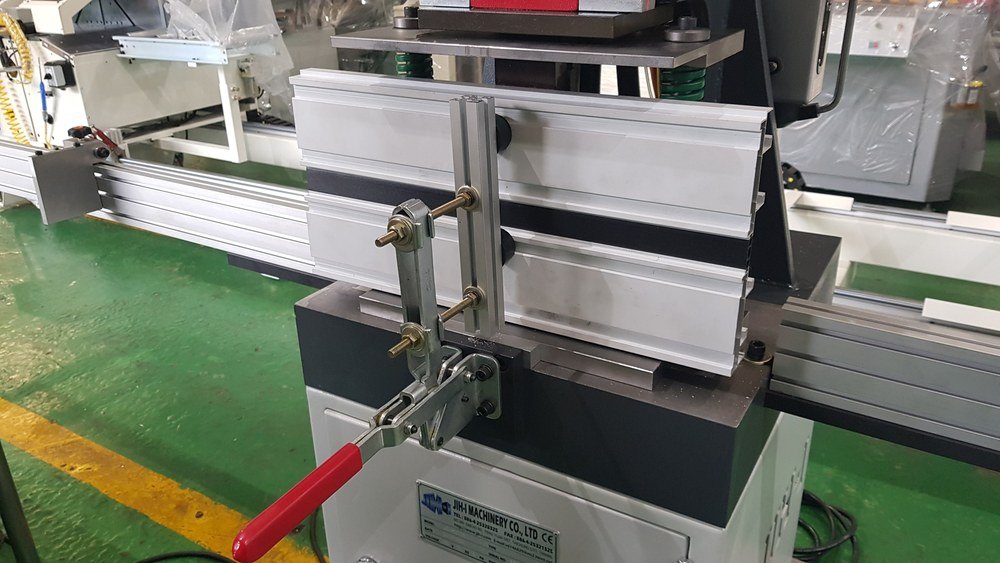

중간살에 홈을 내는 쌍날 홈파기 절단기톱날 두 장이 함께 낸 중간살 홈다이 세트에 넣고 클램프로 고정한 프로파일JIH-250B 다이 세트와 자재 받침 레일
Result
따낸 끝이 틀에 맞물렸습니다
가공한 중간살을 틀 프로파일에 대어 조립해 보니 따낸 끝이 틀 단면에 맞물려 들어갔습니다. 다른 창호 시스템의 중간살은 단면이 달라 다이 세트를 새로 맞춥니다. 사용하시는 프로파일 단면을 보내 주시면 맞는 다이 세트를 제안해 드리고, 고객 자재로 시험 가공을 거친 뒤 출고합니다.

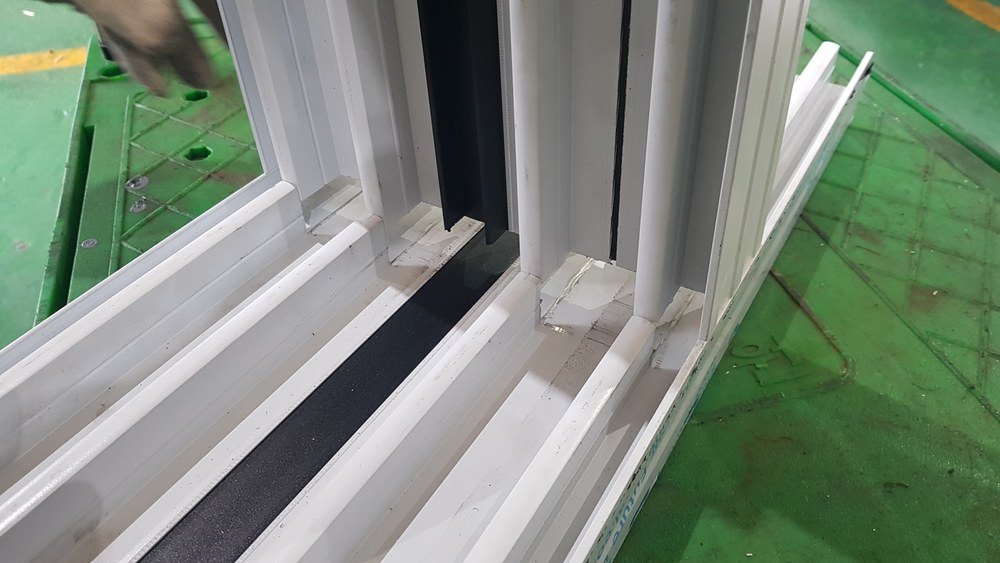

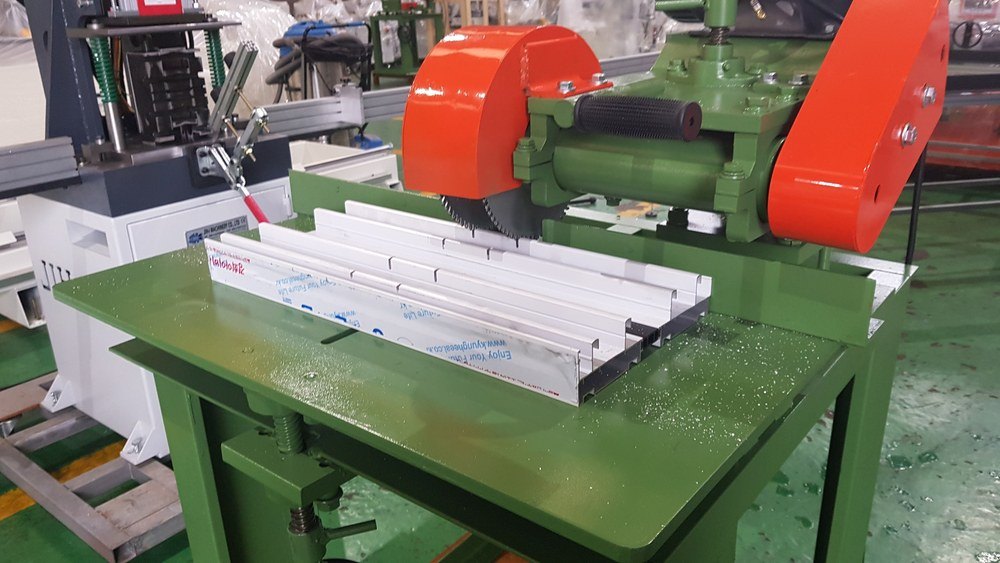

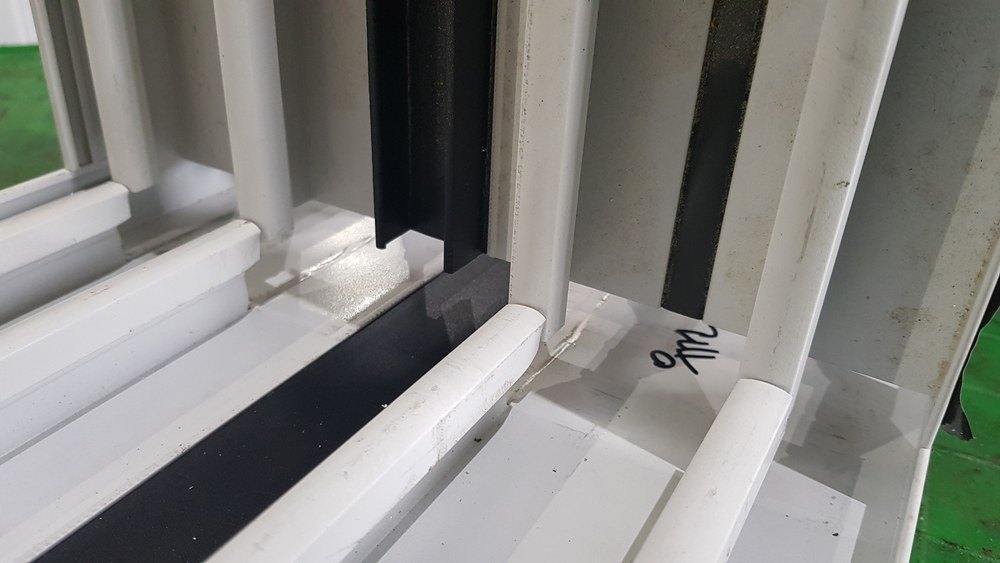

홈 가공을 마친 중간살틀 프로파일에 맞물린 중간살 끝틀 단면에 맞춰 따낸 끝이 맞물린 모습
