LX 신형 뷰프레임 방충망 레일에도 배수홀을 낼 수 있나요?

LX HAUSYS VIEW FRAME · INSECT SCREEN RAIL · DRAINAGE HOLE PUNCHING · HYDRAULIC HEAD

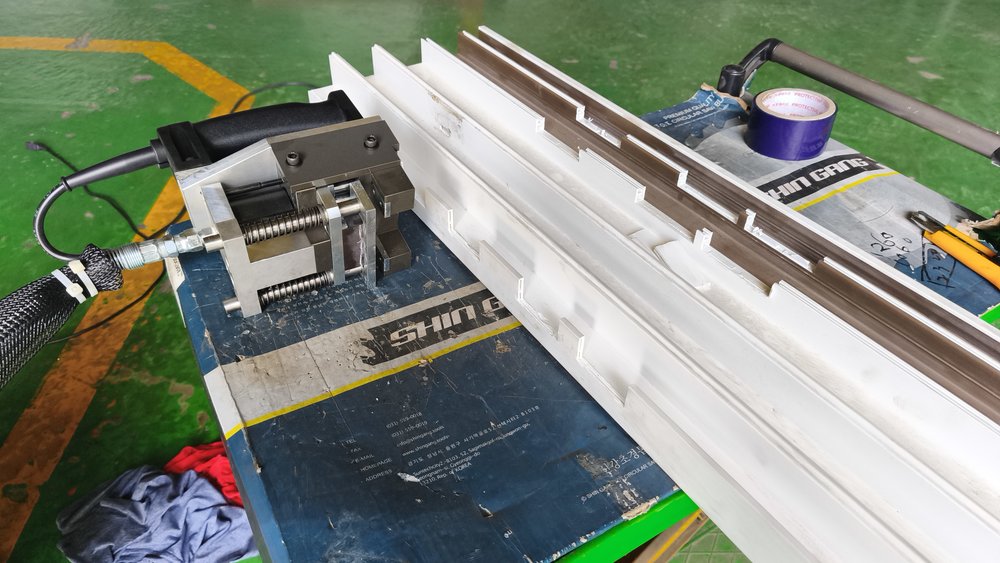

네, 낼 수 있습니다. LX하우시스 신형 뷰프레임 창틀의 방충망 레일에 배수홀을 내는 가공 시험을 했습니다. 손잡이가 달린 유압 헤드를 레일에 대고 파워팩으로 펀칭해, 레일 윗부분을 같은 모양으로 따내 배수홀을 낼 수 있는지 확인했습니다.

LX 뷰프레임방충망 레일유압 펀칭

비슷한 구성 문의 다른 사례 보기

뷰프레임 창틀

방충망 레일

가공 자리

유압

펀칭 방식

Site

작업대에 창틀을 놓고 유압 헤드를 준비했습니다

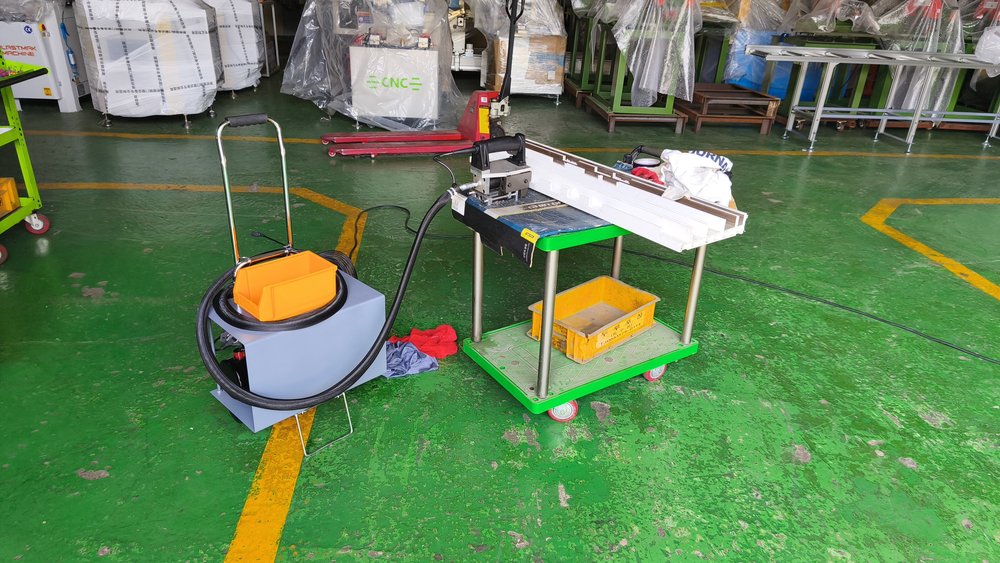

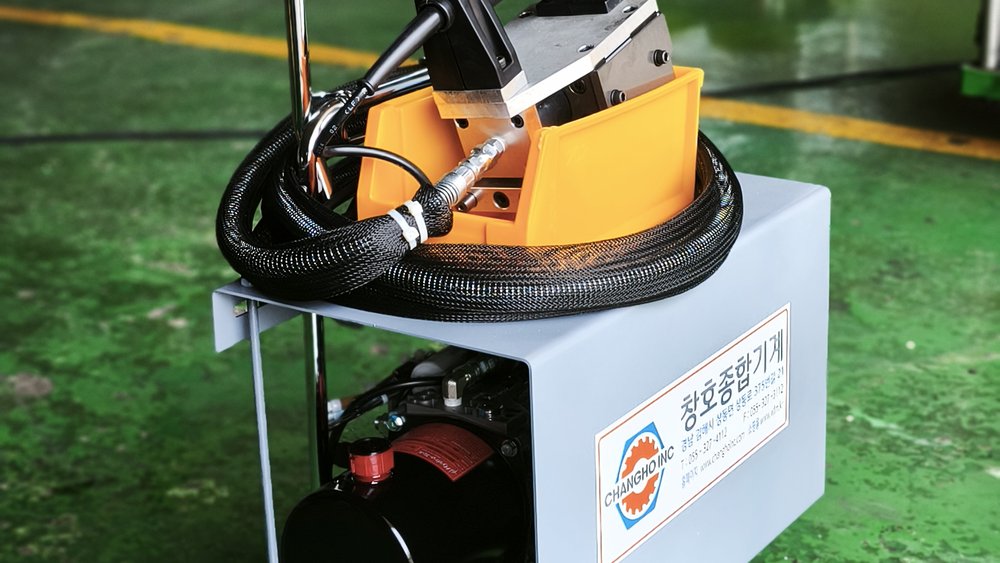

작업대 위에 LX 신형 뷰프레임 창틀을 놓고, 바퀴 달린 카트의 파워팩과 유압 헤드를 호스로 연결해 가공을 준비했습니다.

Problem

방충망 레일에 물이 빠질 자리가 필요합니다

창틀 방충망 레일에 고인 물이 빠지려면 레일에 배수홀을 내야 합니다. 신형 뷰프레임 레일 모양에 맞춰 같은 자리에 같은 크기로 홈을 낼 수 있는지 확인하는 시험이었습니다.

How We Built It

레일에 대고 유압으로 펀칭했습니다

① 창틀 놓기

작업대에 창틀을 놓고 방충망 레일이 위로 오게 했습니다.

② 헤드 맞추기

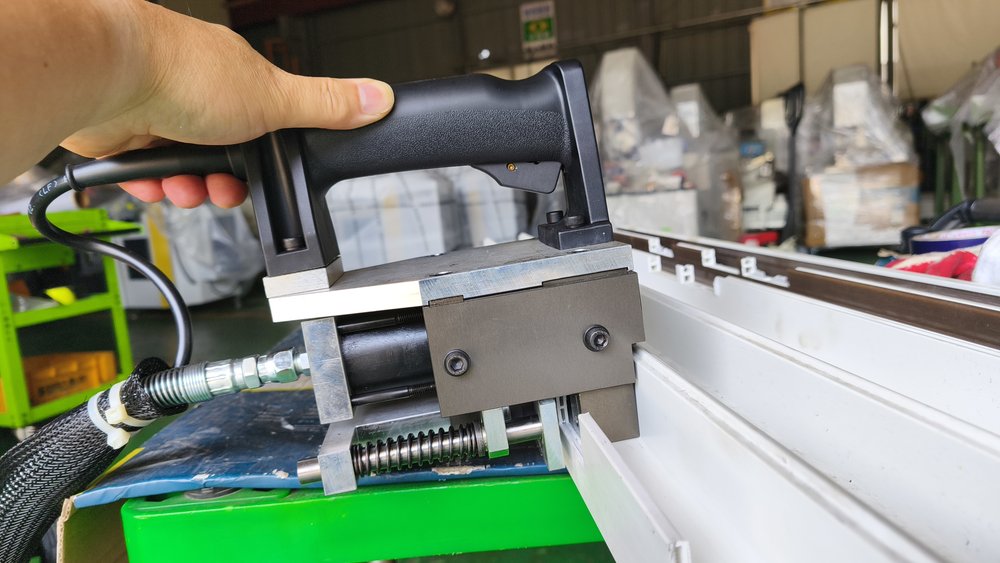

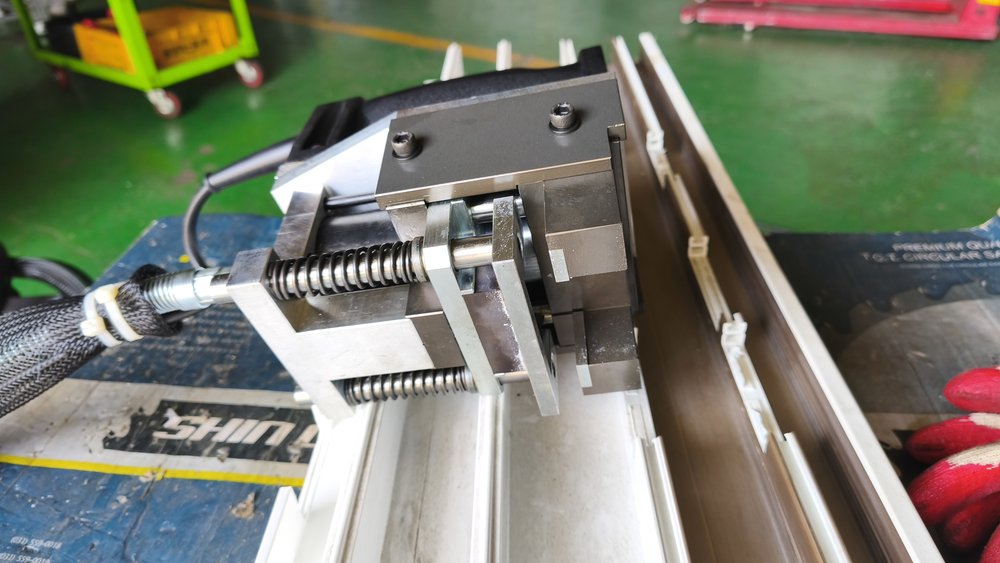

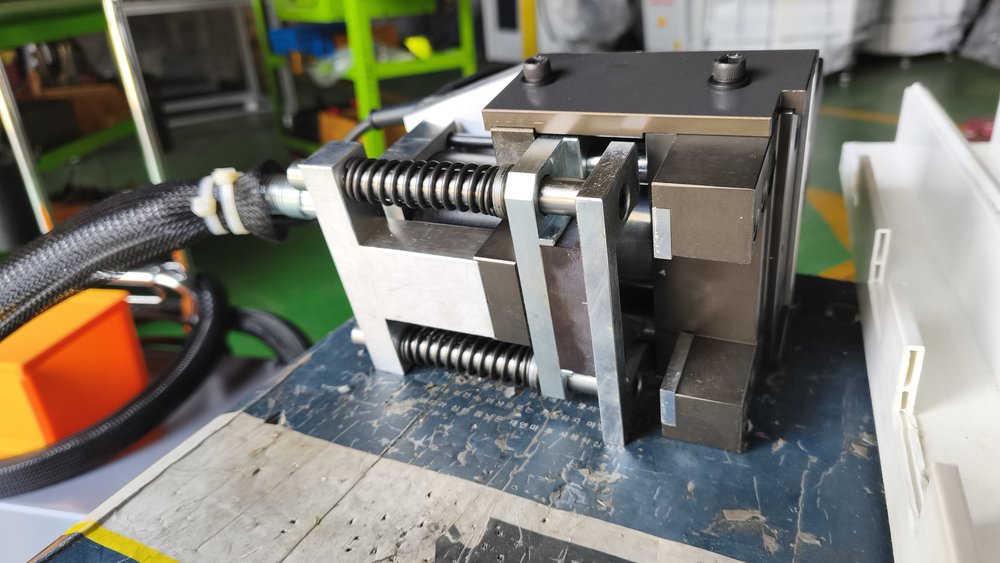

유압 헤드를 레일에 걸쳐 배수홀 자리에 맞췄습니다.

③ 펀칭

파워팩으로 유압을 걸어 레일 윗부분을 네모나게 따냈습니다.

Result

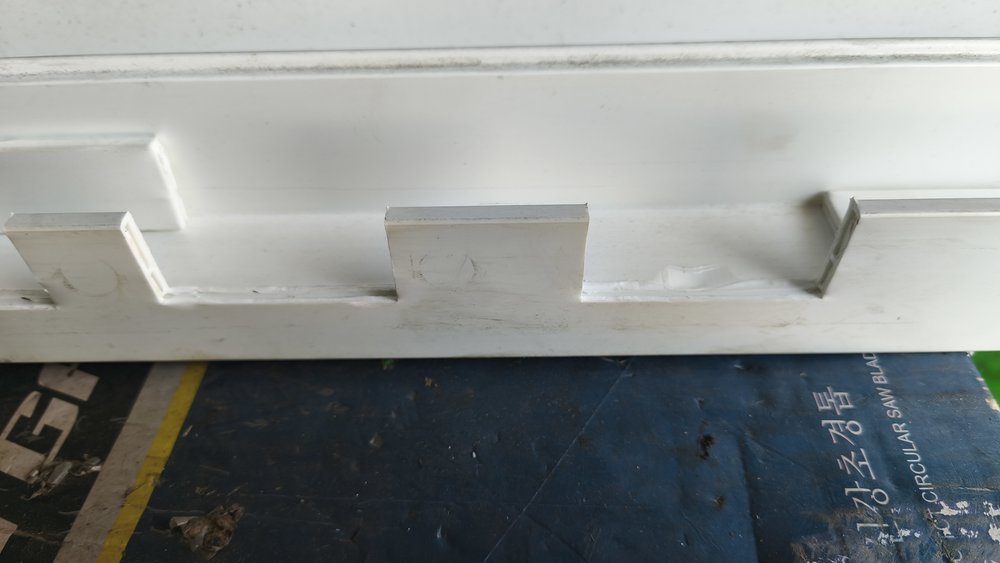

레일 자리마다 같은 모양으로 따냈습니다

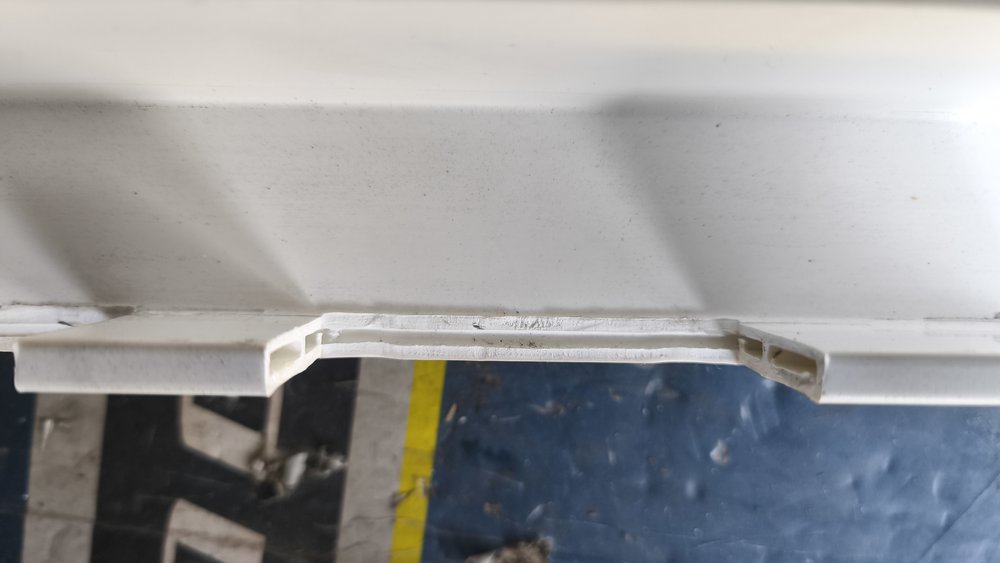

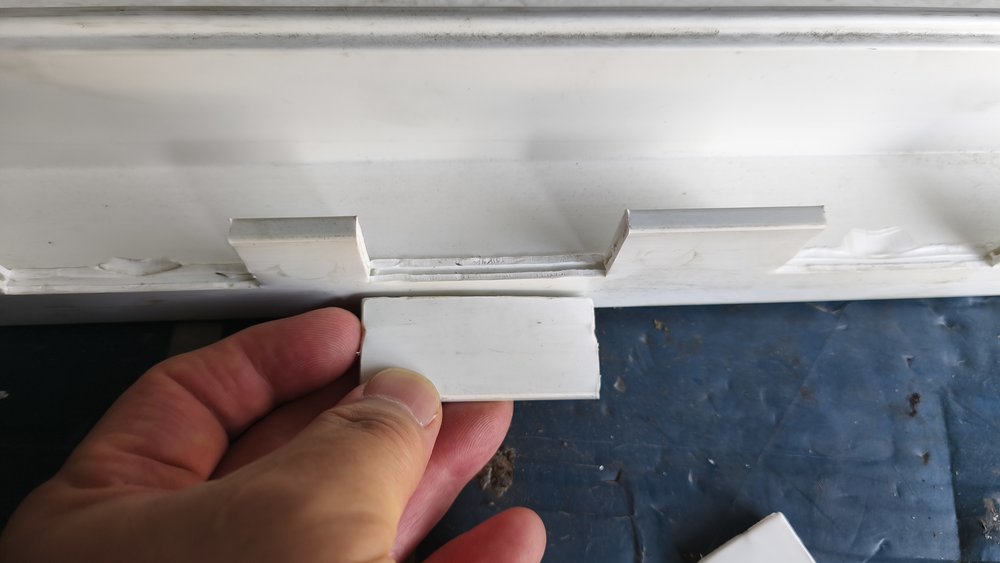

방충망 레일 윗부분을 일정한 모양으로 따냈고, 떨어진 조각도 손으로 들어 확인했습니다. 사용하시는 창틀의 제품명과 배수홀 위치를 알려 주시면 이 방식으로 가공할 수 있는지 먼저 확인해 드립니다.

Summary

이번 가공 내용

작업	LX하우시스 신형 뷰프레임 방충망 레일 배수홀 가공 시험
가공 자리	창틀 방충망 레일
장비	손잡이형 유압 헤드 + 파워팩 카트
자재	PVC 창호 프로파일(LX하우시스 뷰프레임)

물구멍 펀칭기PVC

Video

작업 영상

영상

LX하우시스 신형 뷰프레임 방충망 레일 배수홀 가공 — 창호종합기계 유튜브

Products

이 사례에 쓰인 제품

제품 이름을 누르시면 제원과 구성을 보실 수 있습니다.

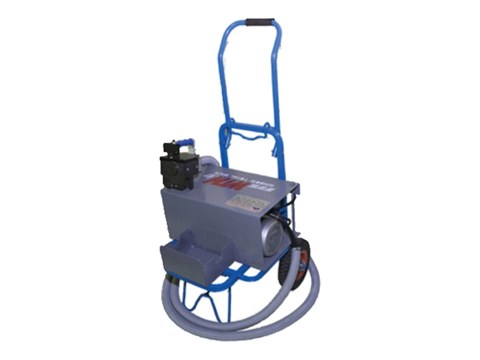

WTM-PR-LXS
