대구 지역 거래처, WTMD-CC-1X1-6000 추가 가공 실측

CNC 3-AXIS 2-HEAD ROUTER · WTMD-CC-1X1-6000 · ON-SITE MEASUREMENT

CNC 3축 2헤드 루터 가공기 WTMD-CC-1X1-6000의 LX 클램프 추가 가공에 앞서 현장에서 치수를 직접 재었습니다. 설비 전경, 블록과 판의 구멍 간격을 재는 모습, 손으로 그린 실측 메모를 사진으로 정리했습니다.

현장 실측WTMD-CC-1X1-6000LX 클램프

현장

직접 실측

구멍 간격

치수 확인

손그림

실측 메모

Machine

실측한 CNC 3축 2헤드 루터 가공기

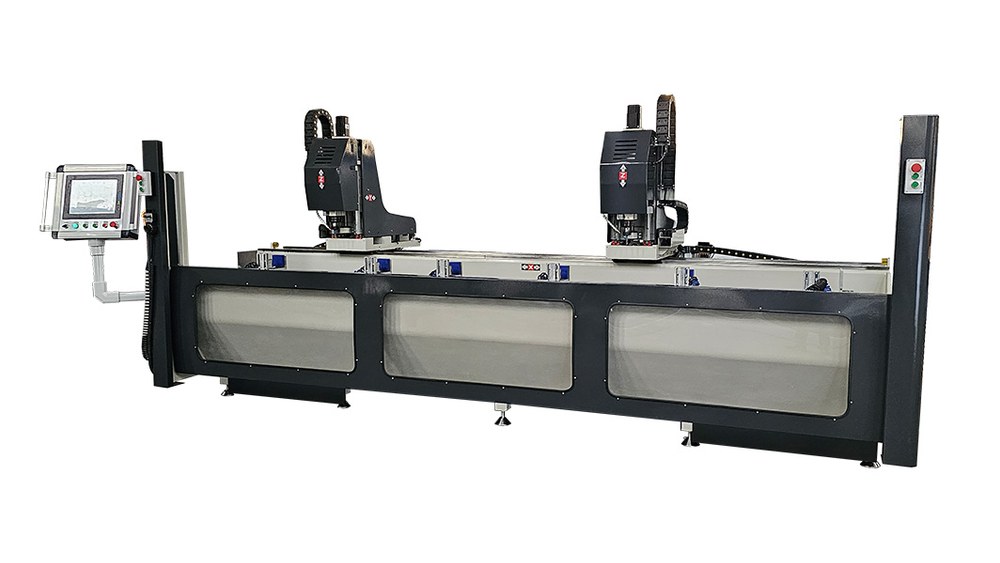

WTMD-CC-1X1-6000입니다. X축이 6,000mm이고 가공 헤드가 두 개 달려 있습니다. 아래 현장 사진은 이 기계에서 쟀습니다.

Site

실측한 클램프 장치

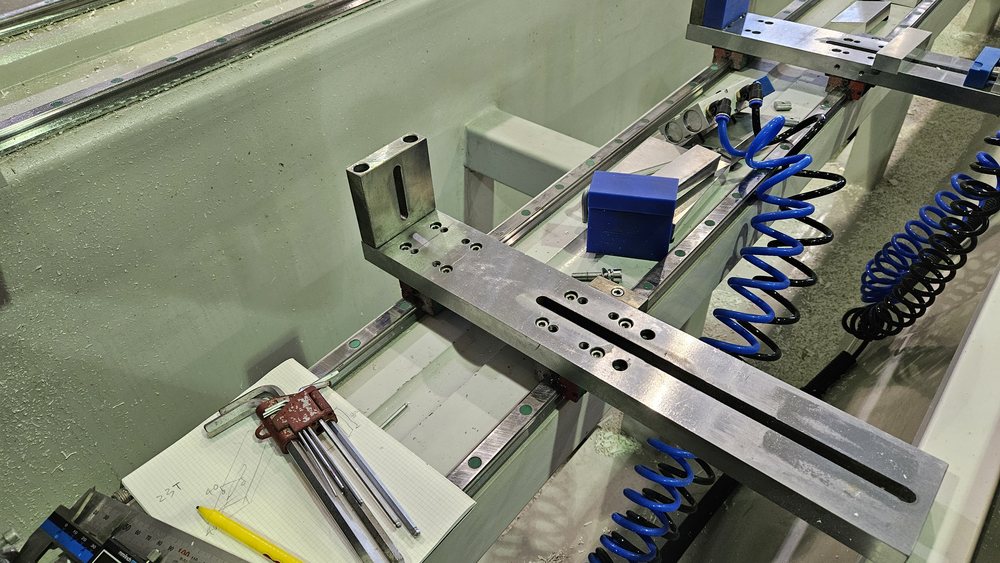

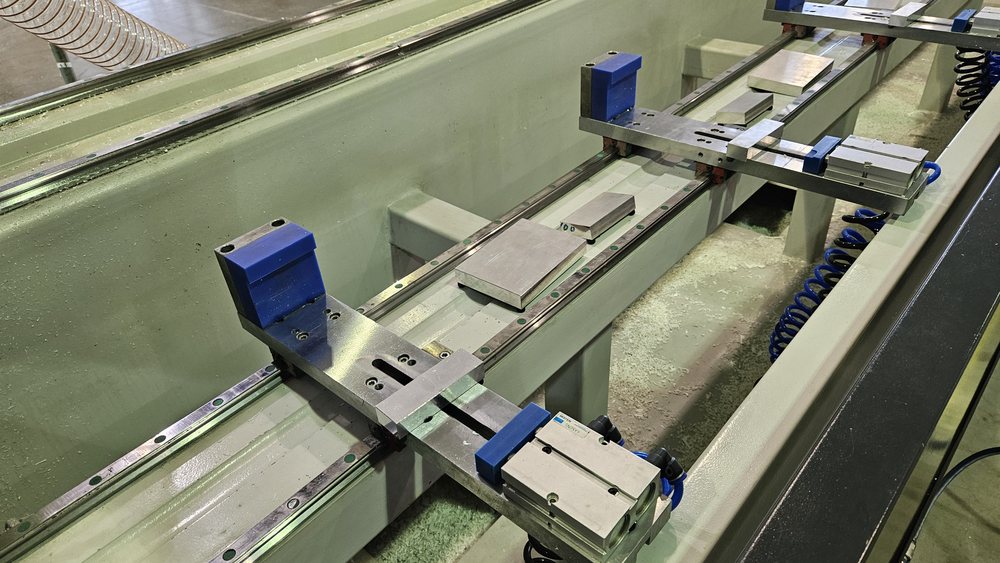

기계 작업대 쪽에는 선형 레일이 깔려 있고, 레일 위에 파란 블록이 달린 클램프 장치가 놓여 있습니다. 가공에 앞서 이 장치 부분의 치수를 쟀습니다.

Measure

캘리퍼스와 철자로 직접 쟀습니다

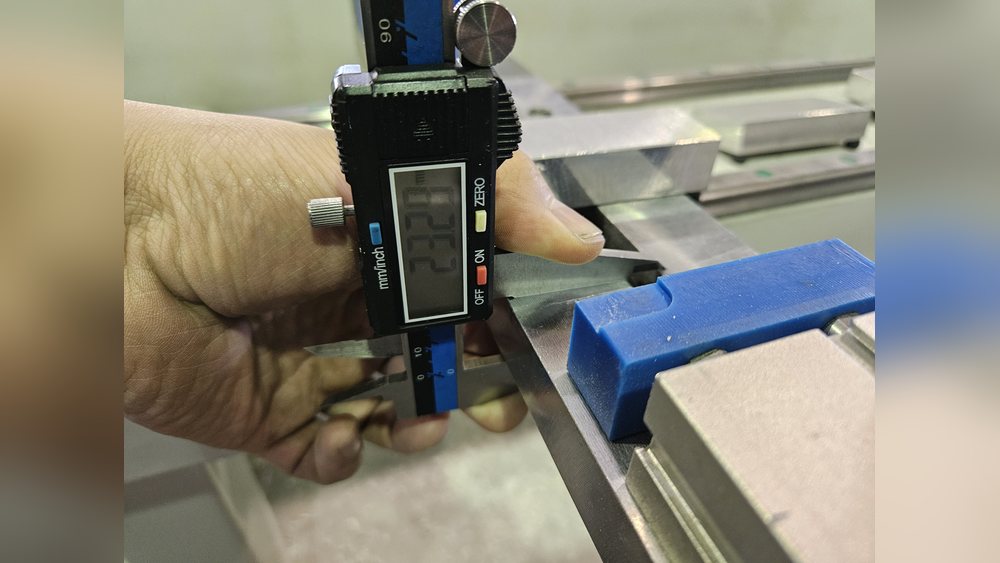

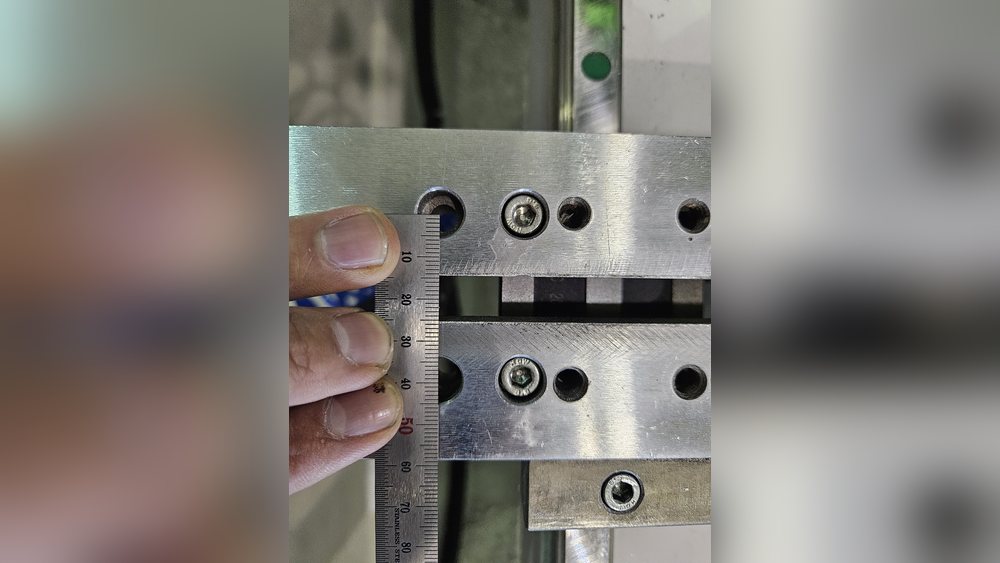

파란 블록 둘레와 판의 구멍 간격을 디지털 버니어 캘리퍼스와 철자로 쟀습니다.

Memo

손으로 그린 실측 메모

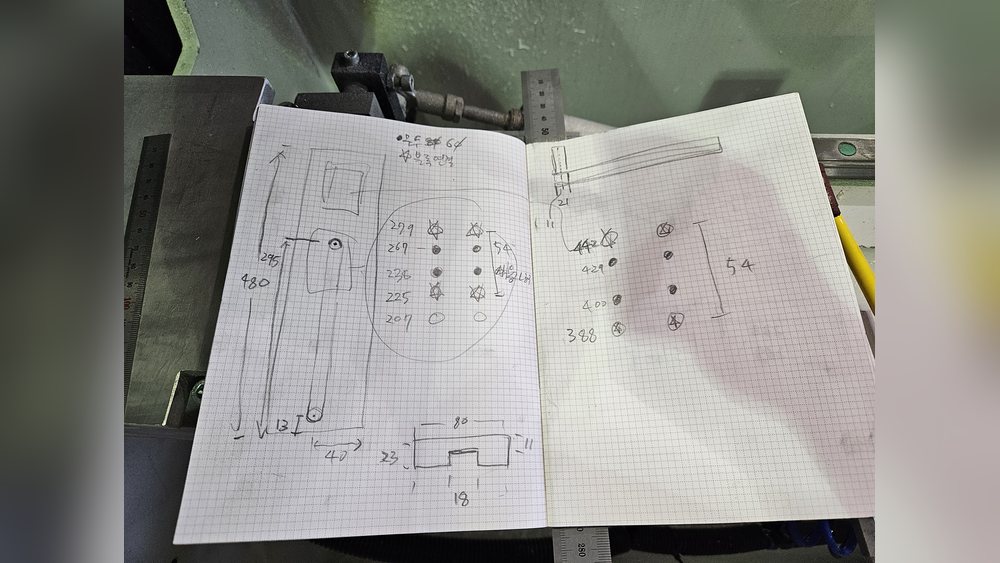

잰 값은 모눈종이에 구멍 위치와 함께 손으로 적어 두었습니다.

Summary

이번 실측 내용

현장 실측추가 가공LX 클램프WTMD-CC-1X1-6000
