1헤드 유압펀칭기, 각파이프 100×50×3T에 15파이 구멍 펀칭 시운전

1-HEAD HYDRAULIC PUNCHING MACHINE · SQUARE PIPE 100×50×3T · 15MM HOLE

1헤드 유압펀칭기로 각파이프 100×50×3T에 15파이 구멍을 내는 시운전을 했습니다. 각파이프를 금형에 넣어 구멍을 내고, 파이프 끝과 옆면에 자를 대어 구멍 위치를 확인했습니다.

시운전각파이프 100×50×3T15파이 구멍

유압 펀칭기 문의 다른 사례 보기

1헤드

유압 실린더

100×50mm

각파이프 규격

15파이

구멍 지름

Machine

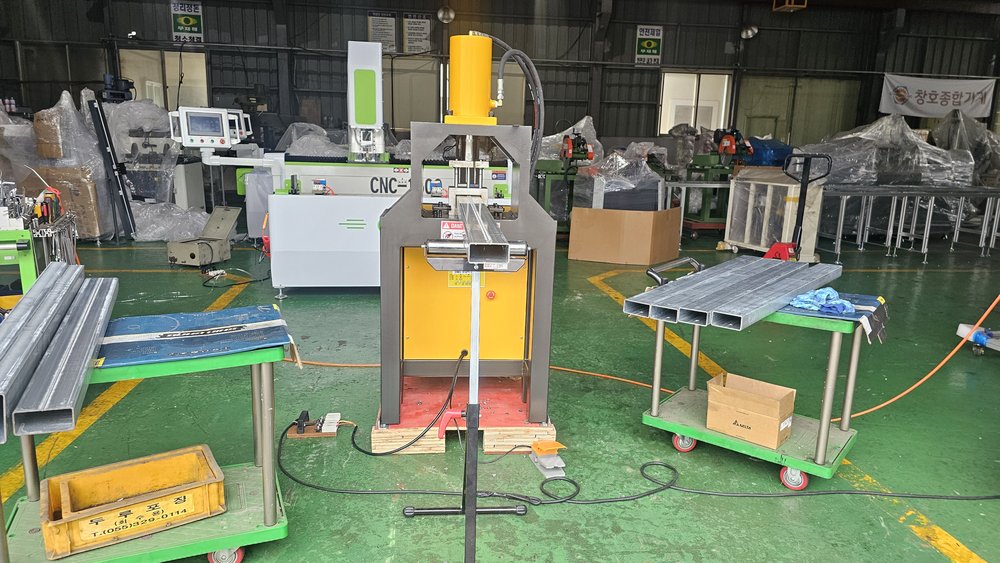

유압 실린더 하나로 구멍을 내는 1헤드 유압펀칭기

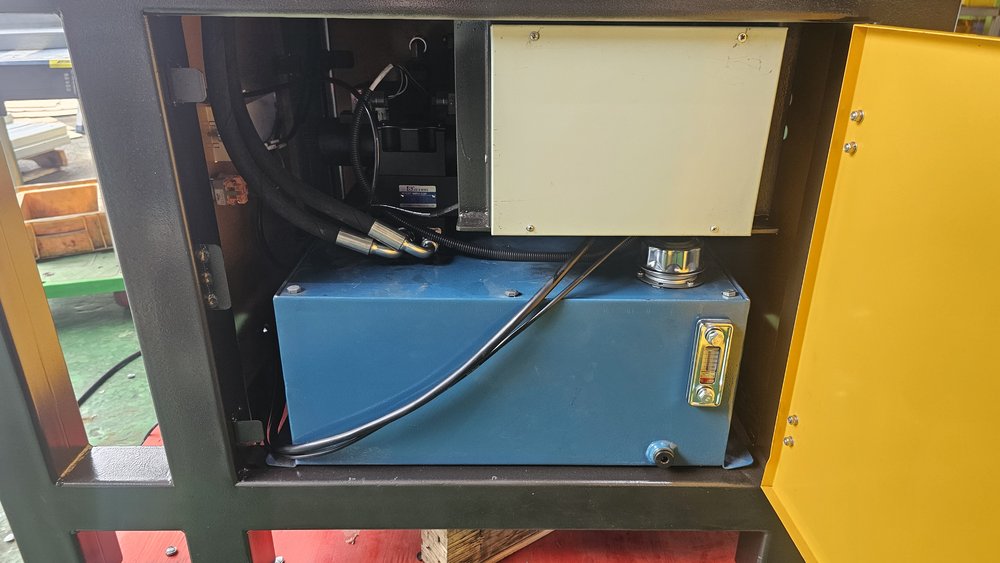

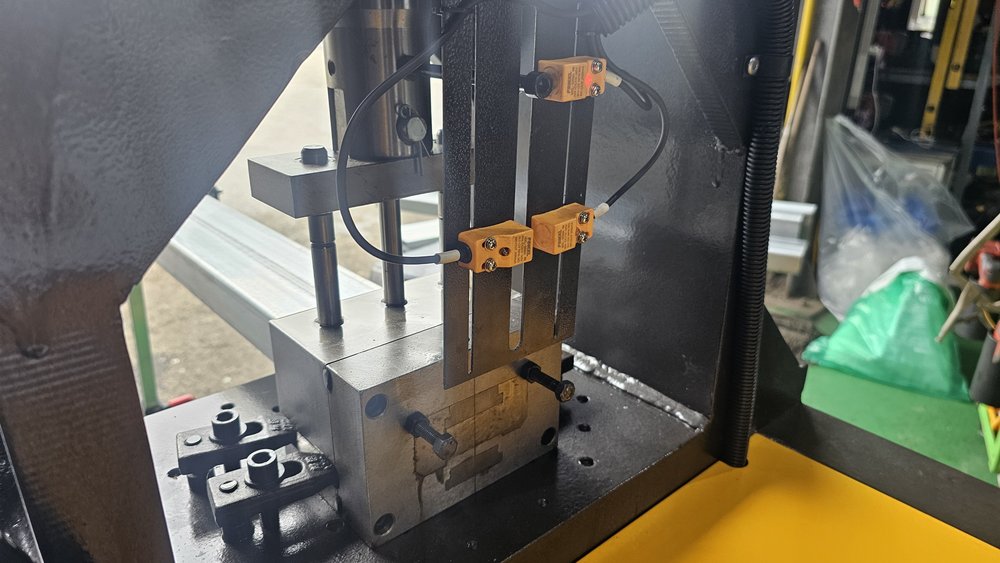

위쪽의 노란 유압 실린더 하나가 금형을 눌러 구멍을 냅니다. 각파이프는 틀 가운데의 금형에 넣고, 아래 함 안에 유압 장치가 들어 있습니다.

How It Runs

구멍을 내고 위치를 재어 확인했습니다

각파이프를 금형에 넣고 15파이 구멍을 낸 뒤, 파이프 끝과 옆면에 자를 대어 구멍 위치를 확인했습니다.

① 파이프 넣기

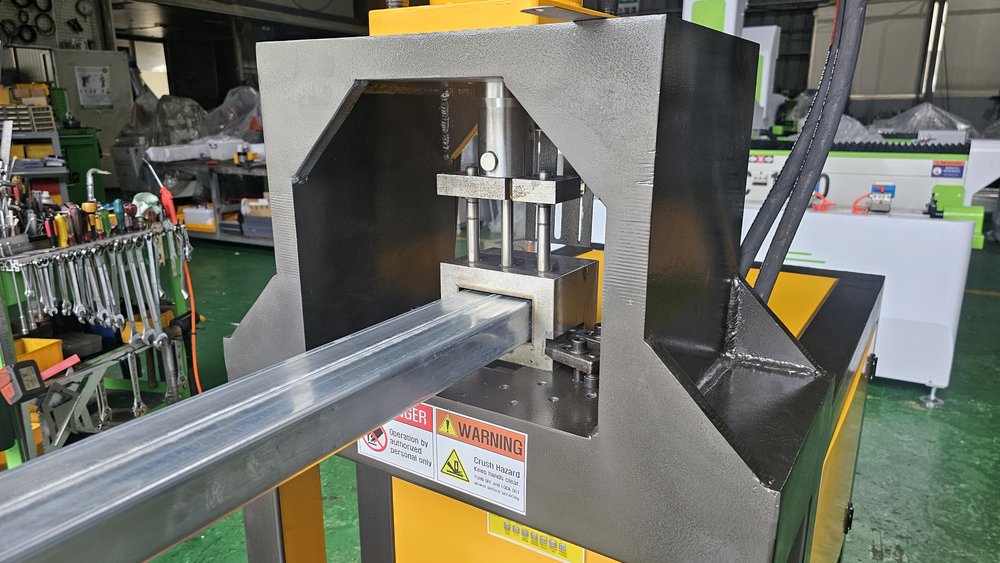

각파이프 100×50×3T를 금형에 넣었습니다.

② 구멍 내기

유압 실린더로 금형을 눌러 15파이 구멍을 냈습니다.

③ 위치 재기

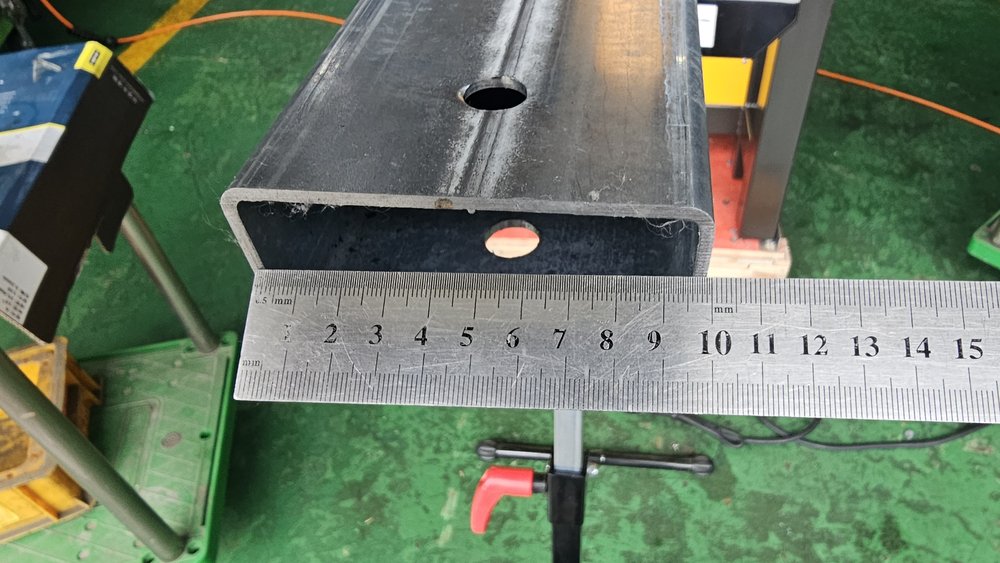

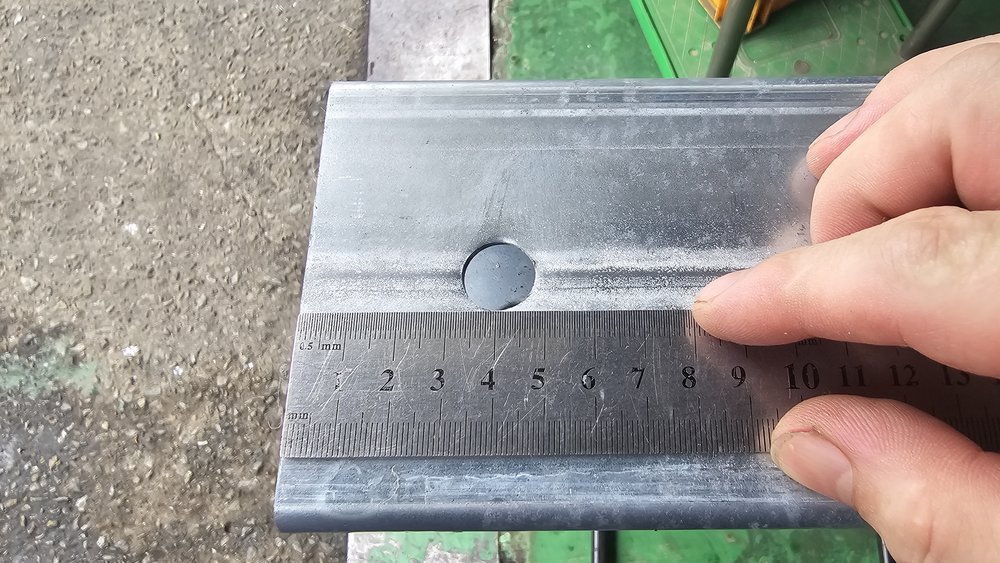

파이프 끝과 옆면에 자를 대어 구멍 위치를 재었습니다.

Result

떨어진 조각과 가공한 파이프

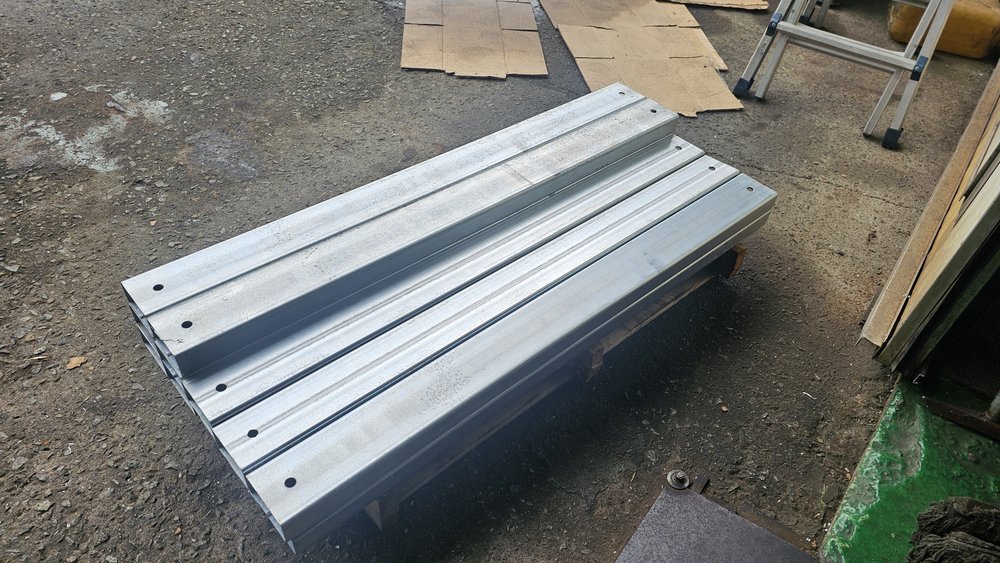

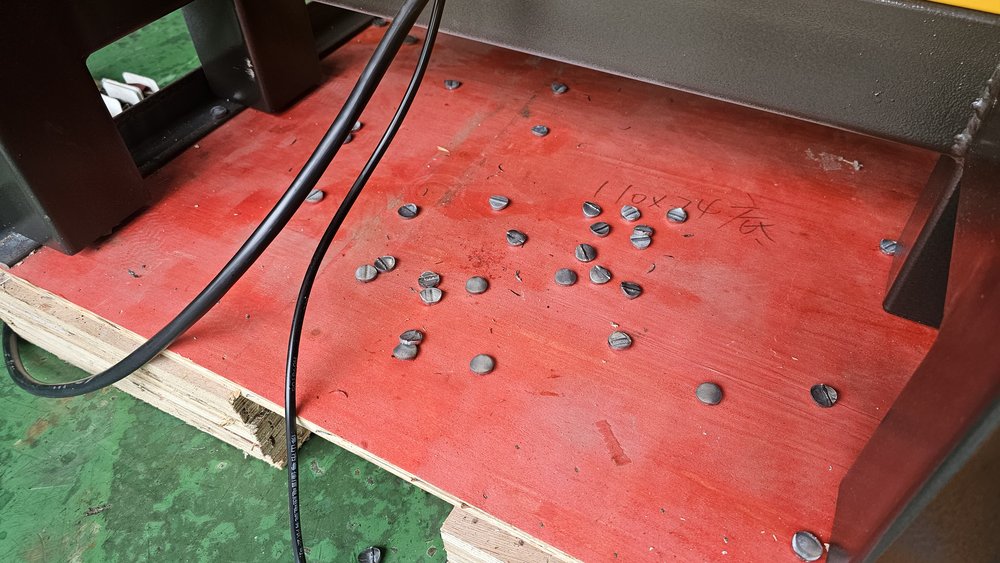

구멍을 낼 때 떨어진 둥근 조각이 기계 아래 받침에 모였습니다. 가공을 마친 각파이프는 한곳에 모아 두었습니다.

Summary

1헤드 유압펀칭기 각파이프 펀칭 시운전

작업	1헤드 유압펀칭기 시운전
자재	각파이프 100×50×3T
가공	15파이 구멍 펀칭
확인	구멍 위치(자로 측정) · 떨어진 조각

시운전유압펀칭기각파이프구멍 펀칭
