18인치 원반 절단기는 출고 전에 어떻게 점검하나요?

18-INCH CIRCULAR SAW WTM-1C-0218 · BLADE RUN-OUT · SQUARENESS · TEST CUT

톱날 흔들림과 직각을 재고, 직접 잘라 본 뒤 보냅니다. 18인치(Φ455mm) 원반 절단기 WTM-1C-0218을 380V 전원에 맞춰 세팅하고 다이얼 게이지로 톱날 흔들림을 쟀습니다. 직각자로 톱날 직각을 맞춘 다음 알루미늄 프로파일을 잘라 보고 포장해 출고했습니다.

톱날 Φ455 (18인치)흔들림 · 직각 점검시험 절단

비슷한 구성 문의 다른 사례 보기

Φ455mm

18인치 톱날

165 × 265mm

절단 높이 × 길이

45~90°

각도 조절

Site

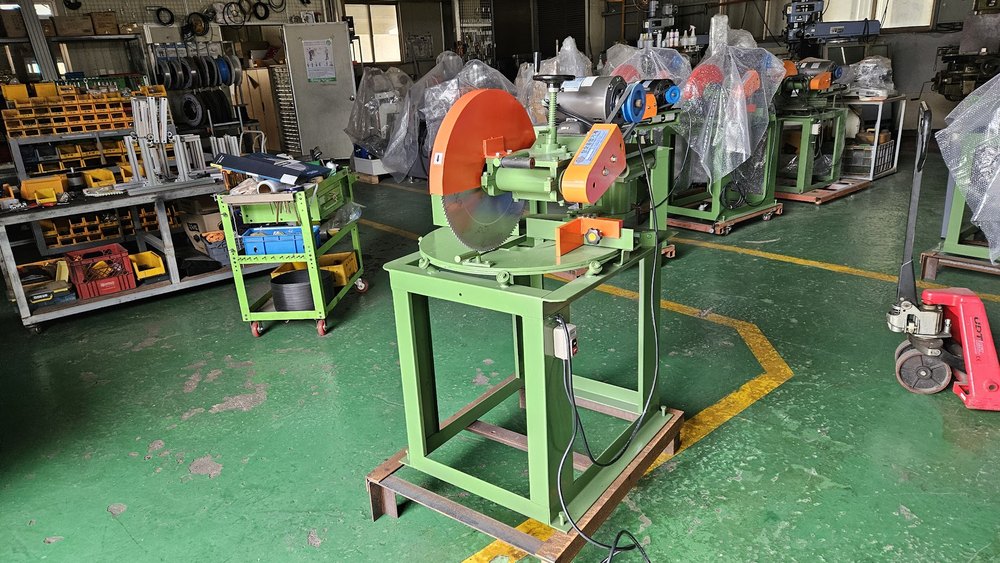

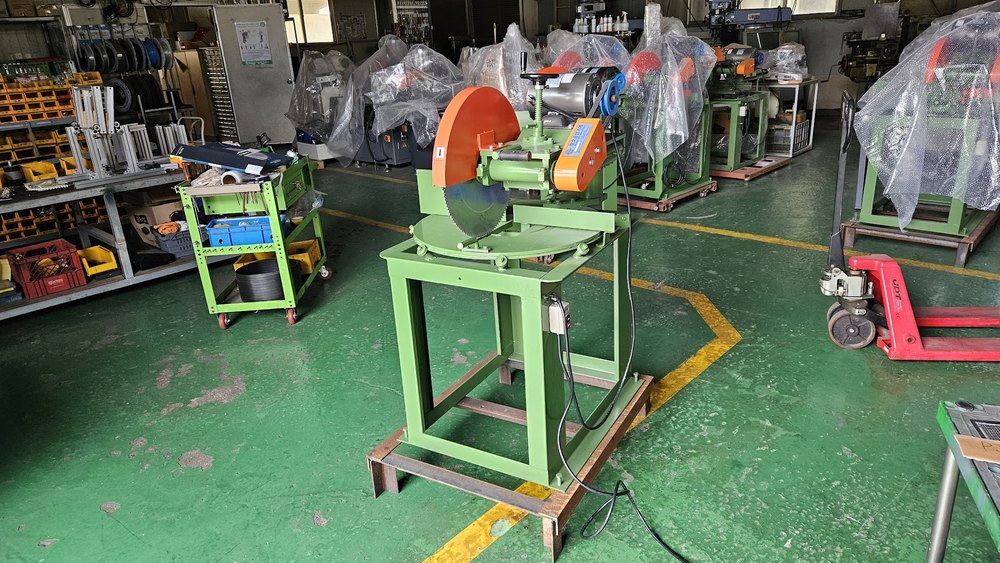

국내에서 만드는 18인치 원반 절단기입니다

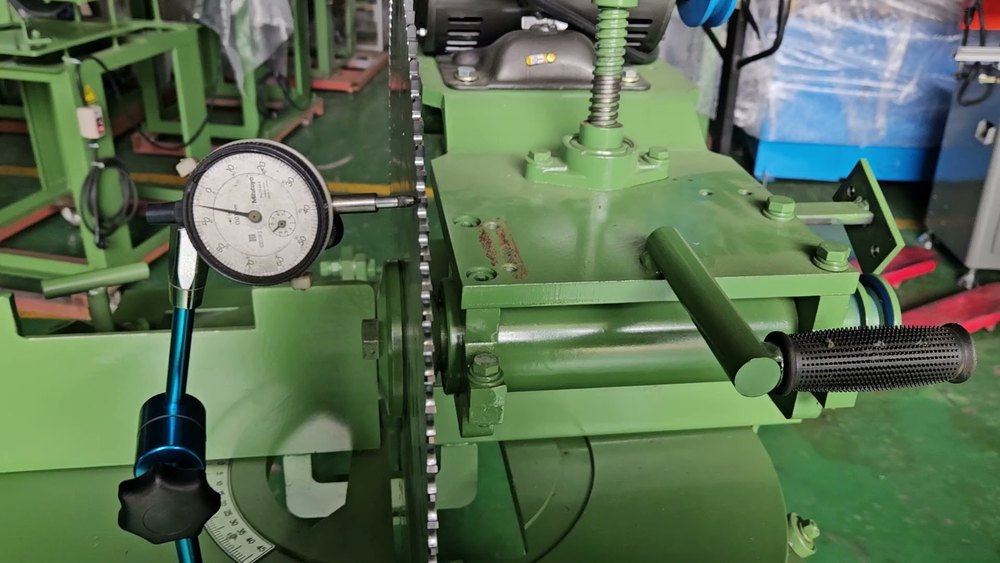

공압 설비 없이 전원만 연결해 쓰는 기종입니다. 헤드를 위아래로 조절하고, 45°에서 90° 사이 원하는 각도로 맞춰 자릅니다. 영상에 함께 보이는 롤러다이는 별도 판매입니다.

Problem

톱날이 흔들리면 절단면과 각도가 틀어집니다

톱날이 돌 때 흔들리거나 자재 받침과 직각이 맞지 않으면 절단면이 고르지 않고 각도도 어긋납니다. 운송 전에 이 두 가지부터 확인해야 합니다.

How We Built It

재고, 맞추고, 잘라 보았습니다

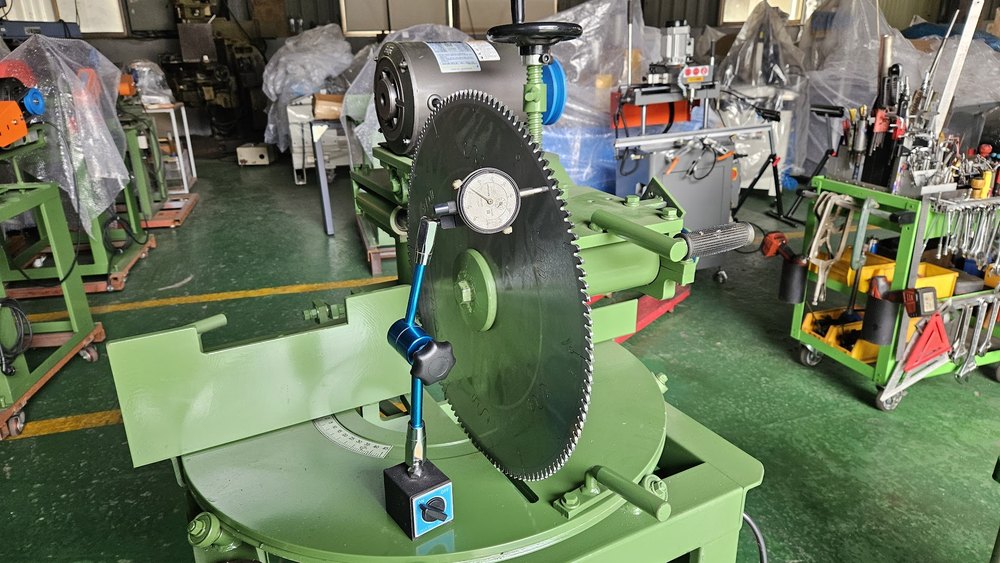

① 흔들림 재기

톱날을 단 뒤 다이얼 게이지를 대고 돌려 흔들림을 쟀습니다.

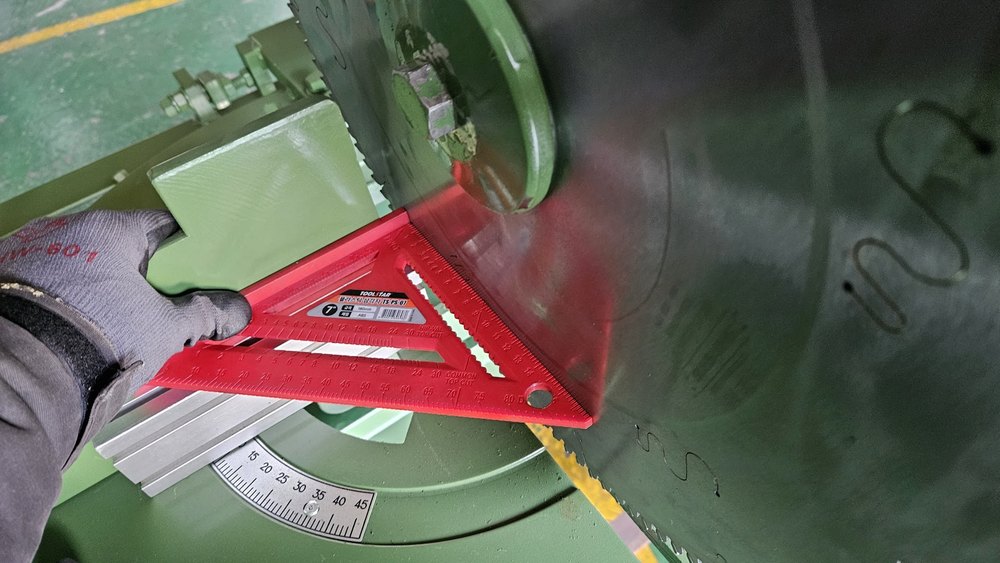

② 직각 맞추기

직각자를 톱날과 자재 받침에 대어 직각을 맞췄습니다.

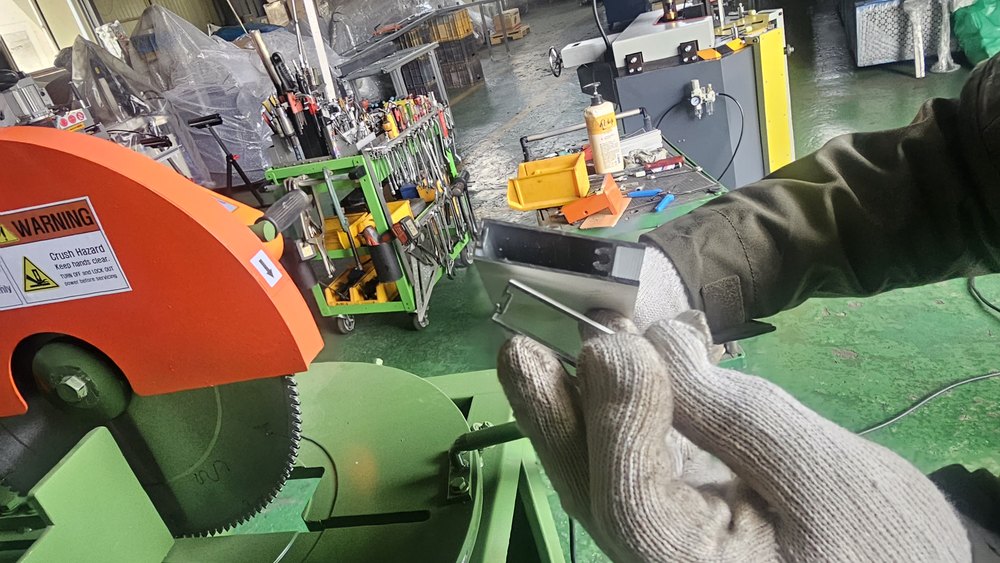

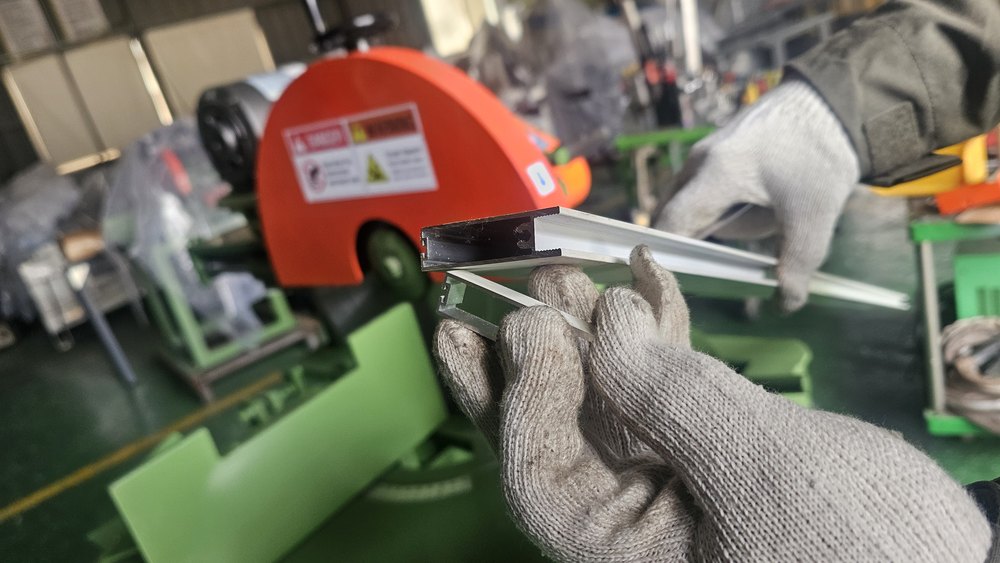

③ 시험 절단

알루미늄 프로파일을 직접 잘라 절단면을 확인했습니다.

Result

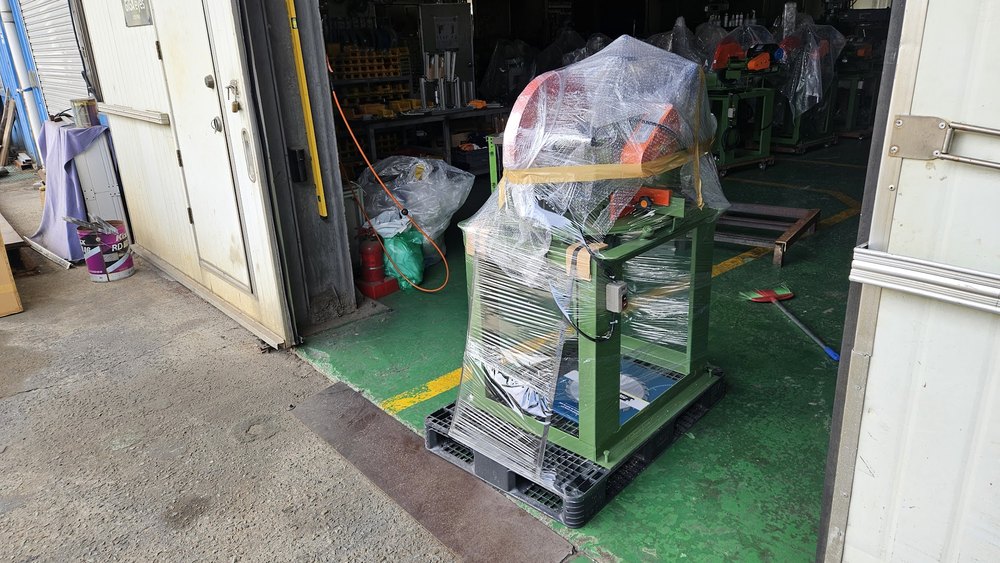

점검을 마치고 팔레트에 고정해 보냈습니다

시험 절단까지 마친 뒤 본체를 비닐로 감싸 팔레트에 고정해 출고했습니다. 자르실 자재의 단면과 각도를 알려 주시면 맞는 톱날과 기종을 검토해 드립니다.

Summary

이번 출고 전 점검 내용

기종	WTM-1C-0218 · 18인치 원반 절단기 (국내 제작)
점검	톱날 흔들림 (다이얼 게이지) · 톱날 직각 (직각자) · 시험 절단
톱날	Φ455 (18인치) × 25.4mm × 3t
절단 범위	높이 165mm × 길이 265mm · 45°~90° 각도 조절
전원	380V · 2HP · 3,400 r/min

절단기알루미늄

Video

작업 영상

영상

18인치 각도 조절 원형절단기 WTM-1C-0218 소개 (롤러다이 별도 판매) — 창호종합기계 유튜브
