SC-401 절단기와 CNC 롤러다이 3m 세트, 길이 입력과 치수 확인
1-HEAD CUTTING MACHINE SC-401 + CNC ROLLER DIE 3M SET · FIRST-USER WALKTHROUGH
SC-401 절단기에 CNC 롤러다이 3m를 이은 세트를 처음 사용하시는 분께 사용 방법을 설명해 드렸습니다. 터치스크린에 길이를 넣으면 롤러다이의 조기대(길이 멈춤판)가 그 위치로 움직이고, 자재를 조기대에 대어 자르면 같은 길이로 잘립니다. 사진 속 롤러다이는 별도 판매 품목입니다.
SC-401 절단기 CNC 롤러다이 3m 롤러다이 별도 판매
비슷한 구성 문의 다른 사례 보기
Set

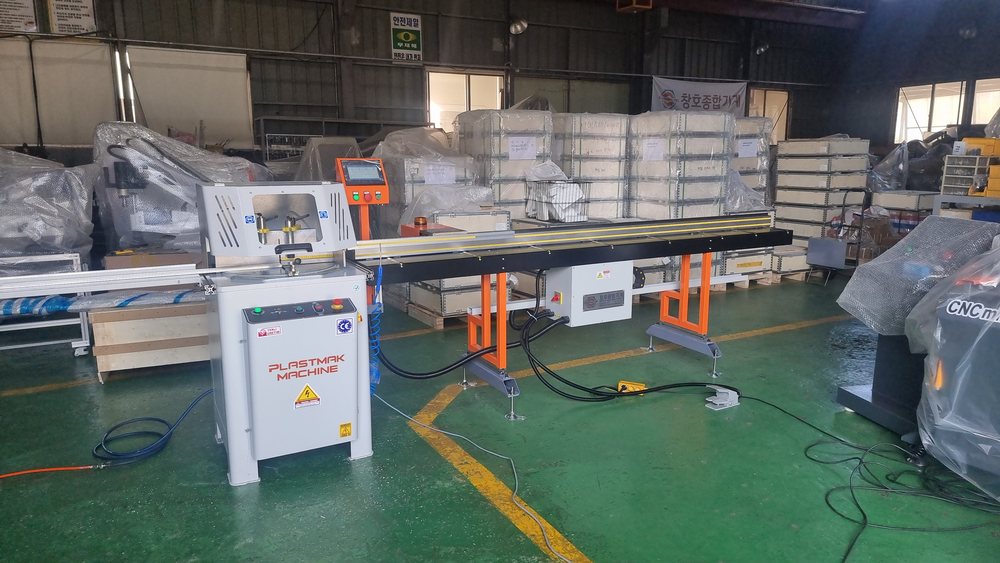

SC-401 절단기 옆으로 CNC 롤러다이 3m 를 이었습니다
절단기 한쪽에 3m 길이의 CNC 롤러다이를 이어 한 줄로 세웠습니다. 롤러다이 위로는 눈금자가 길게 붙어 있습니다. 사진 속 롤러다이는 별도 판매 품목이며 절단기 기본 구성에 포함되지 않습니다.

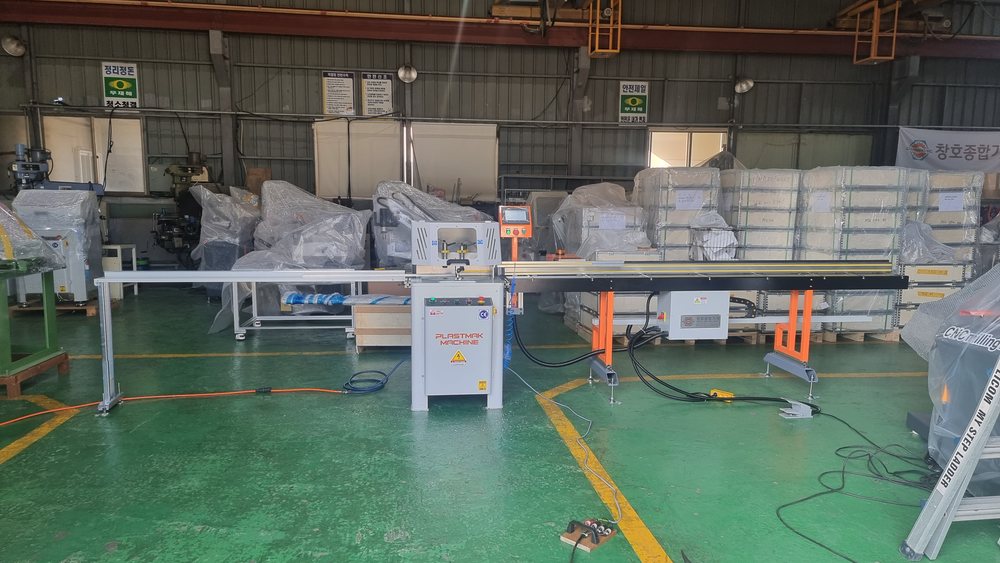

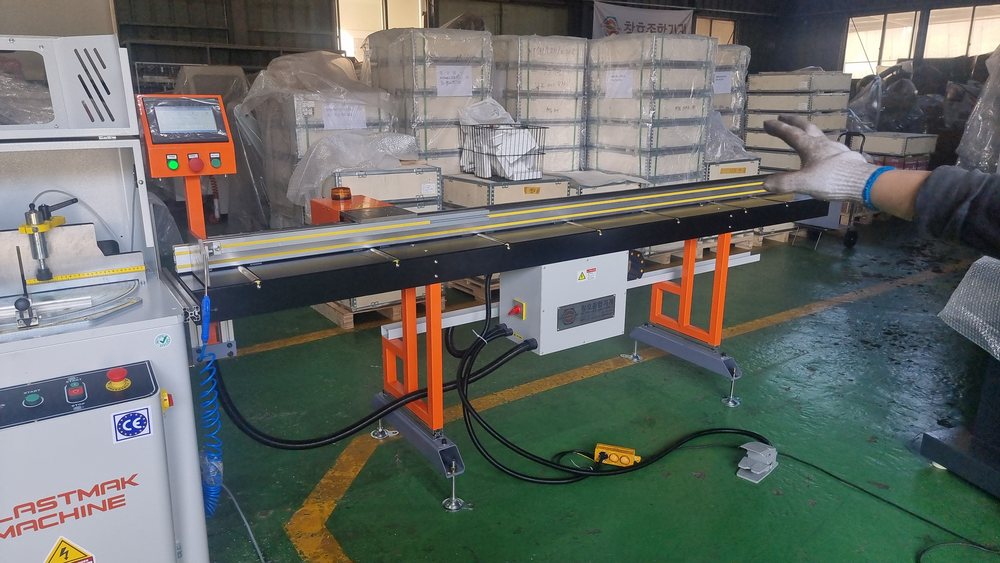

SC-401 절단기와 CNC 롤러다이를 한 줄로 세운 모습 (롤러다이 별도 판매) 절단기에서 롤러다이 끝까지 이어진 모습 (롤러다이 별도 판매) Cutter

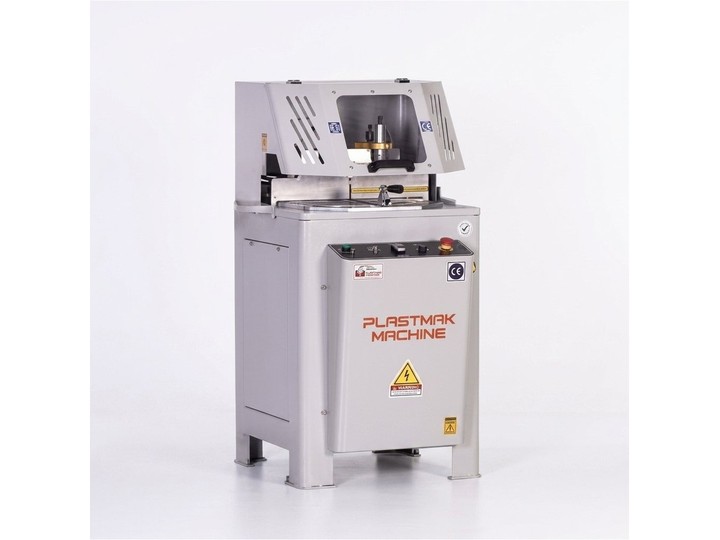

SC-401은 톱날 450mm 1헤드 원형절단기입니다
SC-401-450은 톱날 450mm를 쓰는 1헤드 고속 원형절단기로, 90° 기준 150 × 217mm, 45° 기준 140 × 157mm 단면을 자릅니다. 테이블에는 각도 눈금판과 자재를 잡는 클램프가 있습니다.

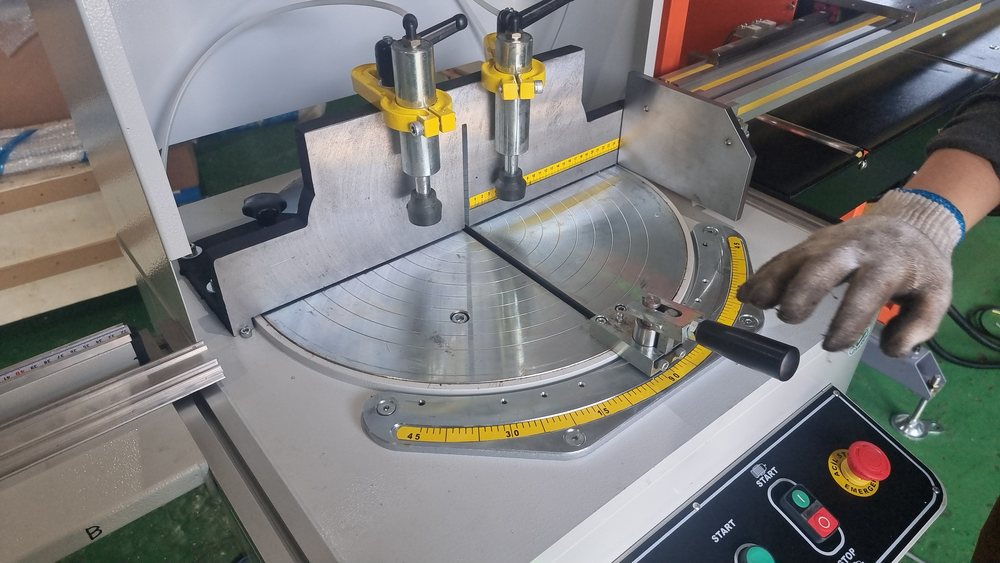

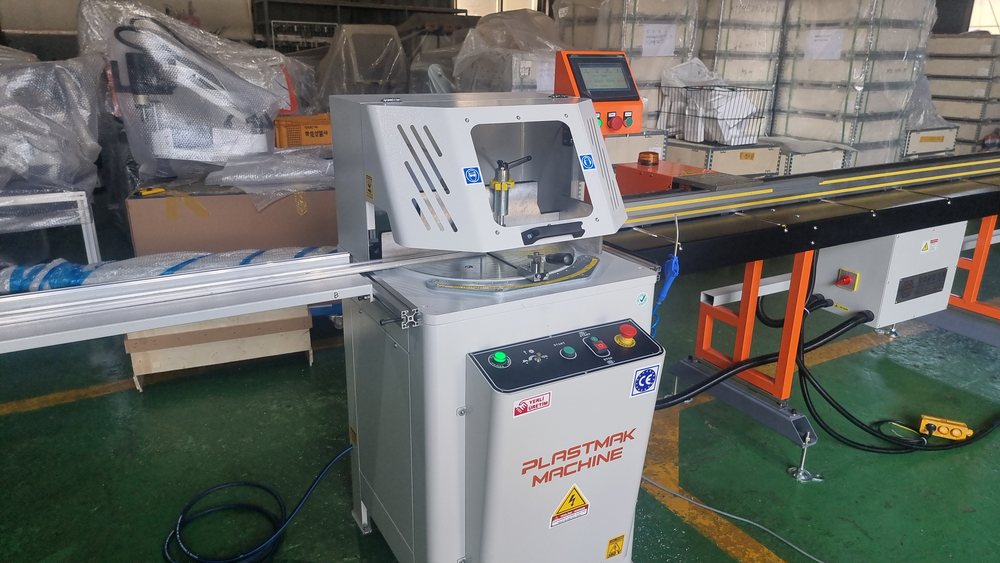

덮개를 닫은 SC-401 정면 절단 테이블 — 각도 눈금판과 클램프 Control
길이는 터치스크린 에 입력합니다
CNC형 롤러다이는 터치스크린에 길이를 넣으면 조기대가 자동으로 그 위치까지 움직입니다. 여러 길이를 한 화면에 넣어 둘 수 있습니다.

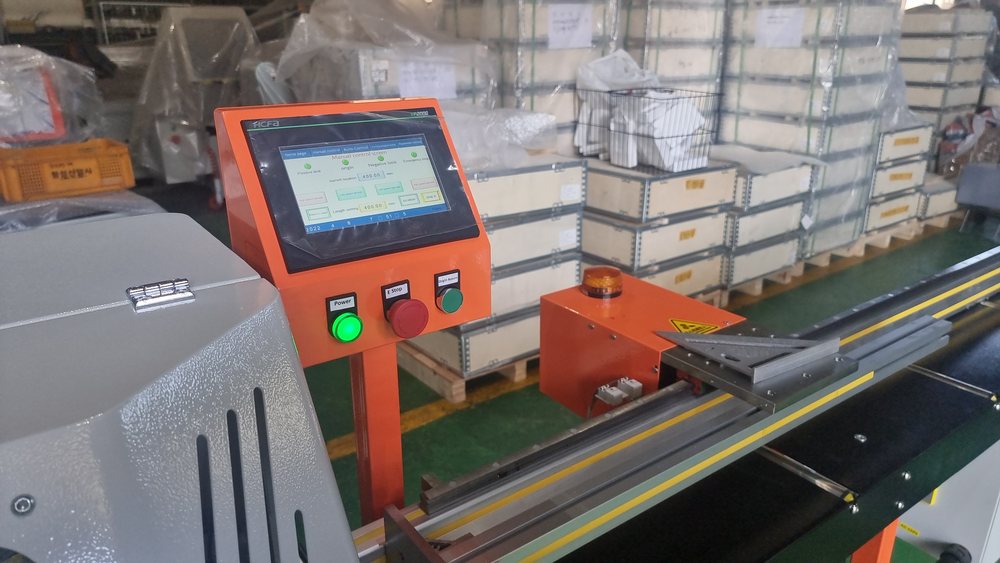

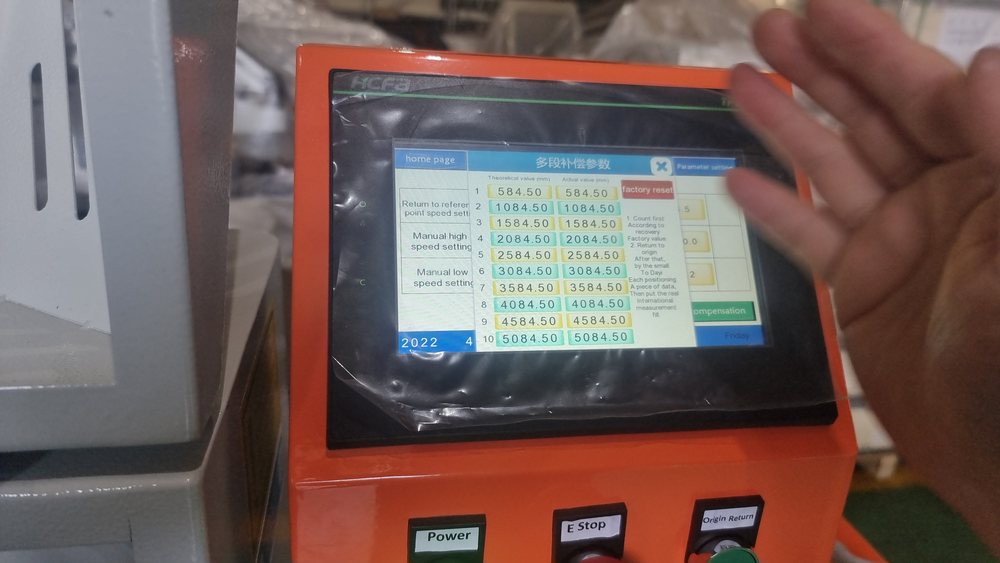

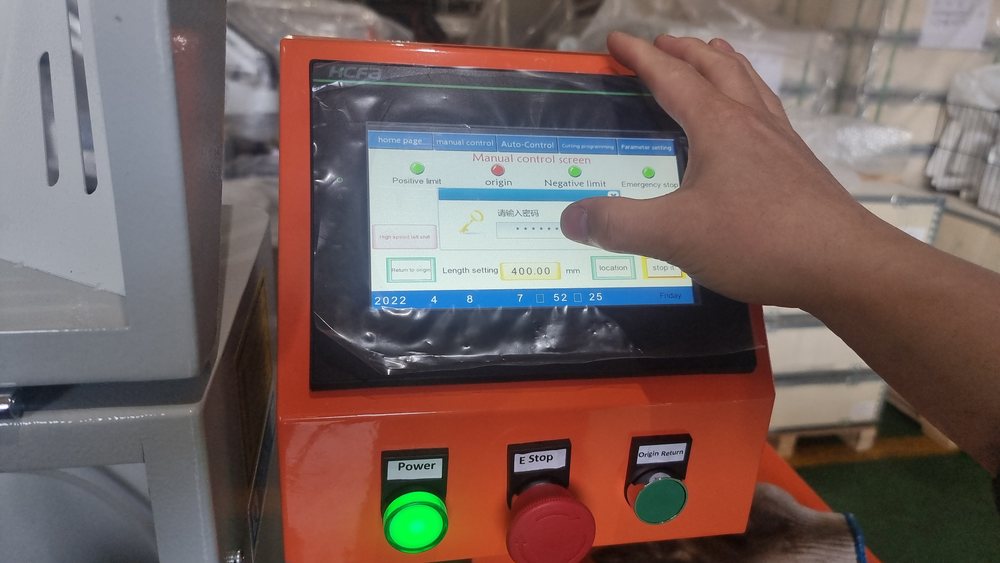

터치스크린과 전원 · 비상정지 버튼 터치스크린에 치수를 입력하는 모습 여러 치수가 입력된 화면 Check
자른 치수는 자와 캘리퍼스 로 확인합니다
자른 자재는 캘리퍼스와 자로 치수를 재어 확인합니다. 절단기 테이블과 롤러다이가 이어지는 부분, 롤러다이 다리 받침도 함께 살폈습니다. 절단기 높이와 이음 부분의 확인 사항은 아래 두 번째 영상에서 설명합니다.

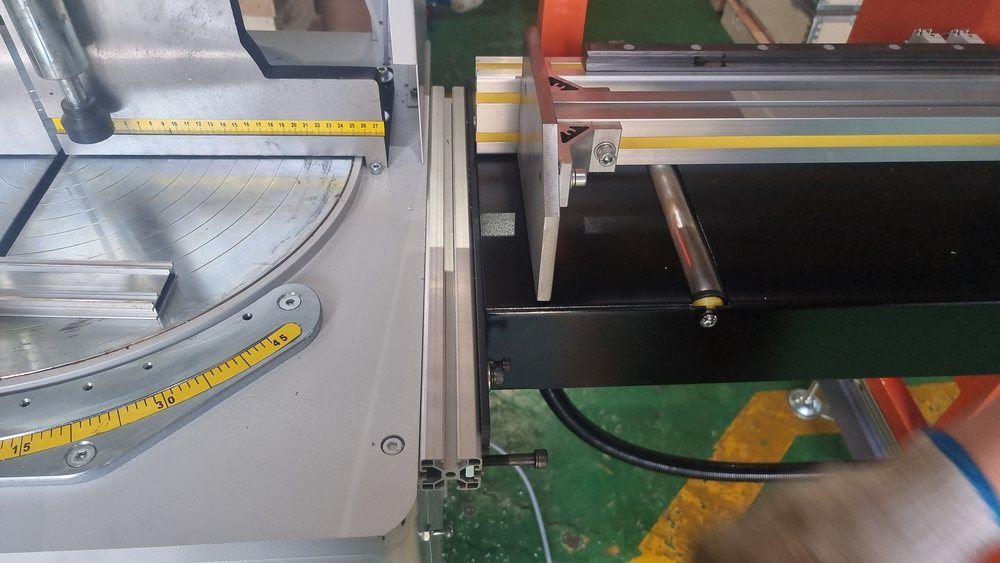

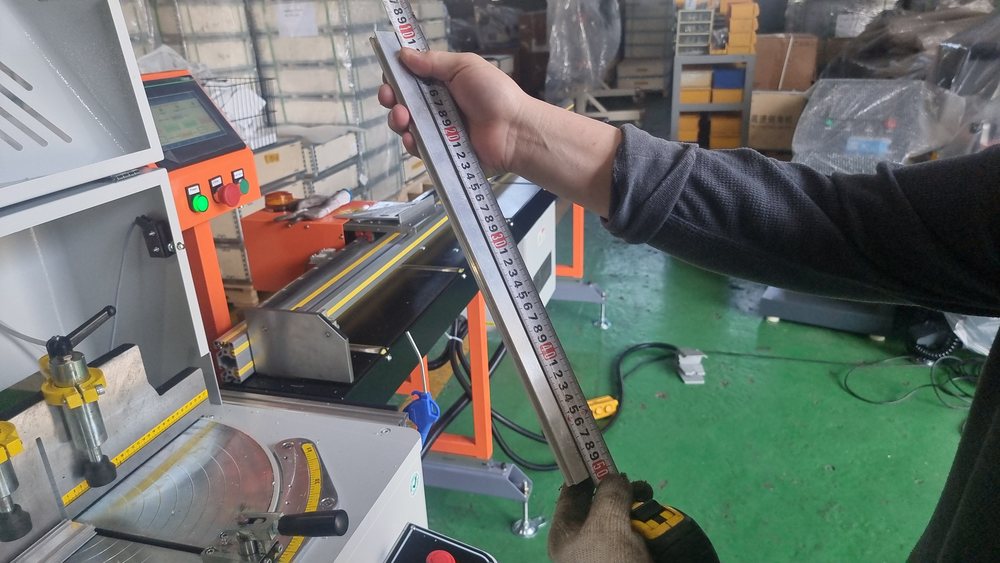

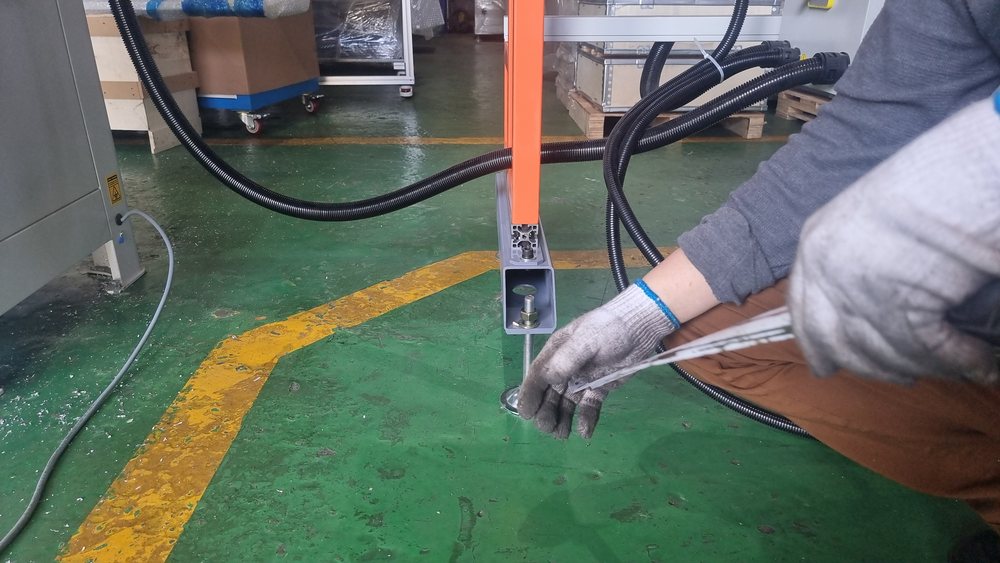

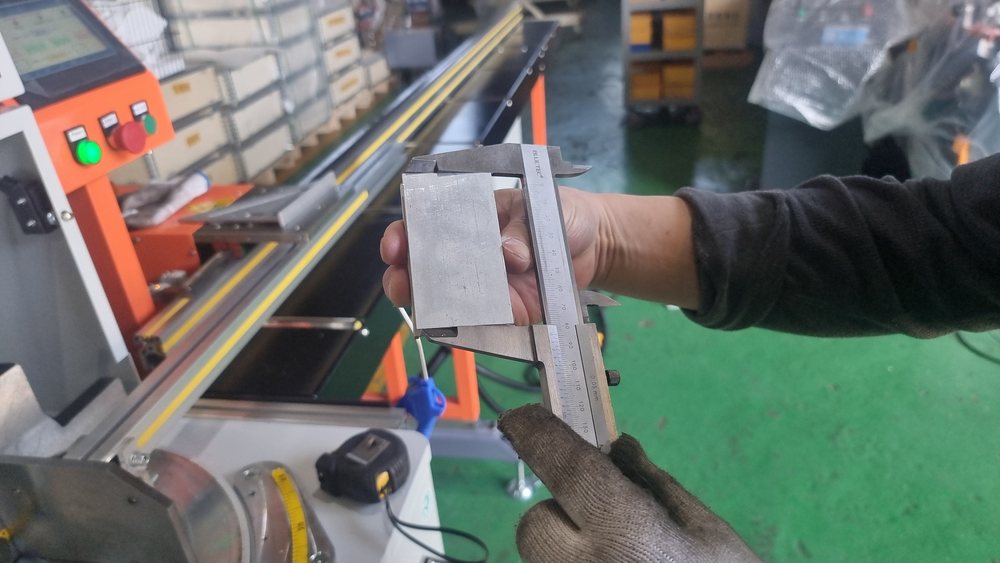

캘리퍼스로 치수를 재는 모습 자로 길이를 재는 모습 절단기 테이블과 롤러다이가 이어지는 부분 (롤러다이 별도 판매) 롤러다이 다리 아랫부분을 손보는 모습 (롤러다이 별도 판매) Another View
세트를 한 줄로 세운 모습
사용하시는 절단기 높이와 자재 길이를 알려 주시면 그 높이에 맞춰 롤러다이를 구성해 드립니다. 롤러다이는 절단기와 따로 견적하는 별도 판매 품목입니다.

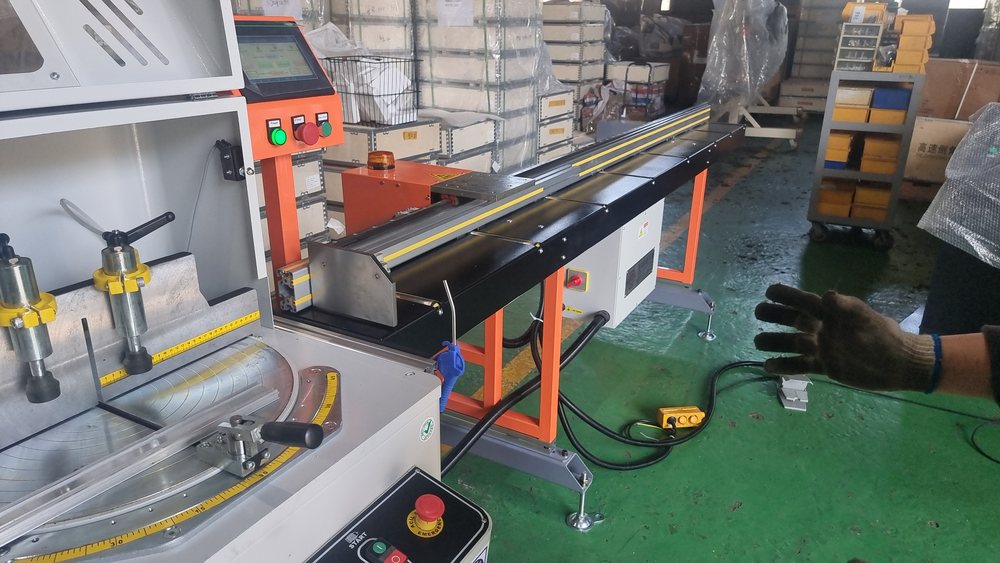

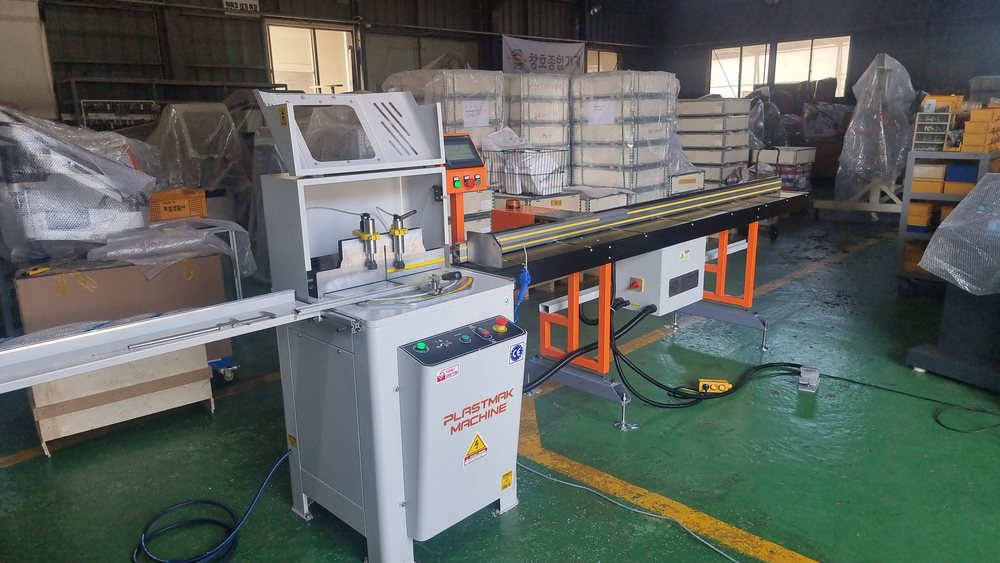

절단기 테이블에서 바라본 롤러다이 (롤러다이 별도 판매) 한 줄로 세운 절단기와 롤러다이 (롤러다이 별도 판매) Summary
이번 사례 내용
절단기 SC-401-450 · 1헤드 원형절단기(톱날 450mm) 롤러다이 CNC 롤러다이 3m — 치수를 입력하면 조기대가 자동으로 움직입니다(별도 판매) 확인한 것 터치스크린 치수 입력 · 자와 캘리퍼스 측정
절단기 롤러다이
Video
작업 영상
영상
유럽형 점핑쇼 절단기 SC-401 + CNC 롤러다이 3M 세트 최초 사용자 사용 설명 — 창호종합기계 유튜브
Products
이 사례에 쓰인 제품
제품 이름을 누르시면 제원과 구성을 보실 수 있습니다.
