CNC 루터기 WTMM-CNC-2000, 난간대 프로파일에 구멍 가공 시운전
CNC ROUTER WTMM-CNC-2000 · RAILING PROFILE · HOLE MACHINING · TRIAL RUN
WTMM-CNC-2000은 베드가 2,400mm인 1헤드 CNC 루터기입니다. 속이 빈 알루미늄 난간대 프로파일을 클램프로 잡고, 화면에 넣은 값대로 구멍을 냈습니다. 가공한 구멍을 사진으로 확인했습니다.
CNC 루터기난간대 프로파일구멍 가공
CNC 루터기 문의다른 사례 보기
Machine

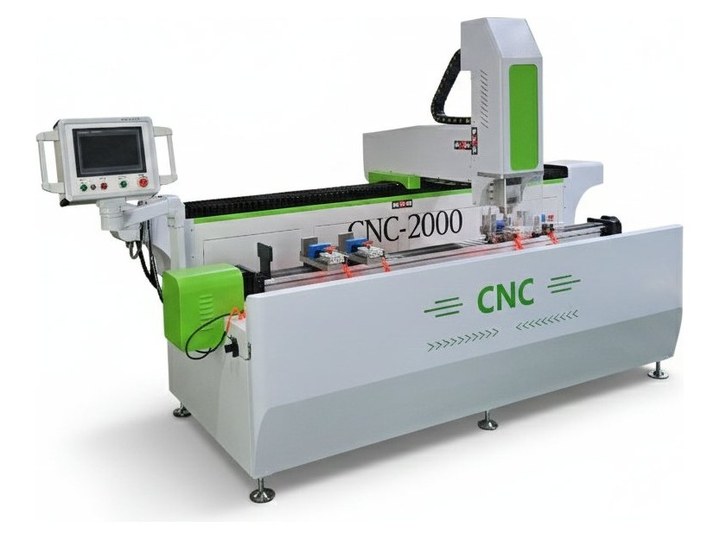

WTMM-CNC-2000은 베드가 긴 1헤드 CNC 루터기입니다
베드는 2,400 × 1,600mm이고 가공 축 구간은 X 1,500 · Y 150 · Z 120mm입니다. 스핀들 출력은 4.5kW입니다.

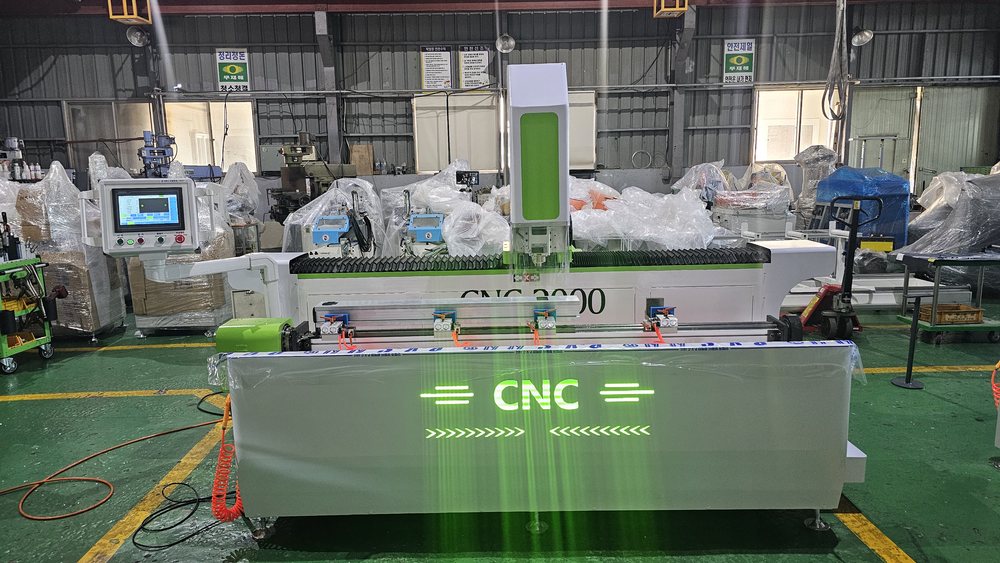

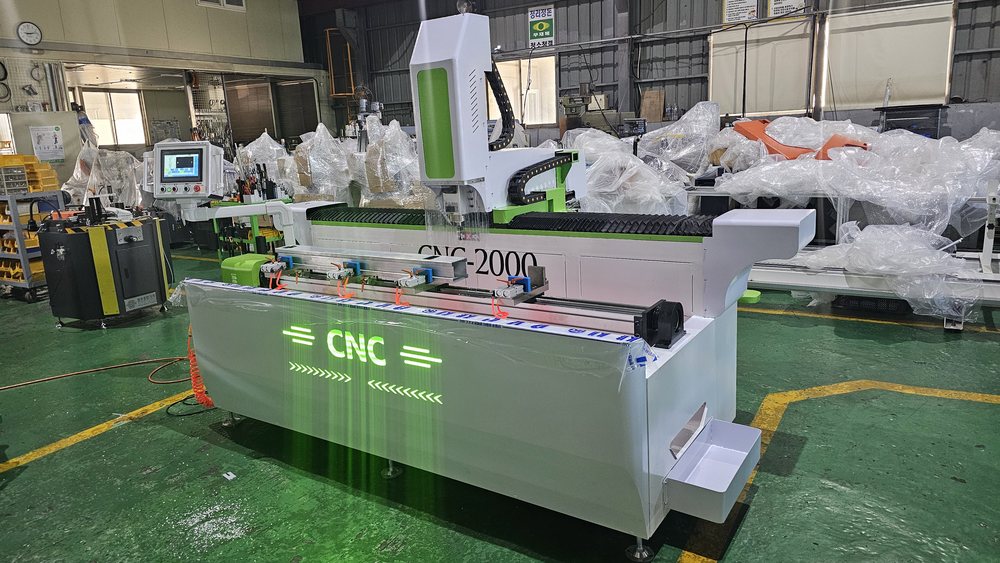

작업장에 놓은 WTMM-CNC-2000 옆모습Drawing
종이에 치수를 적은 구멍 도면입니다
종이에는 구멍 모양과 가로·세로 치수, 모서리 반지름이 적혀 있습니다.

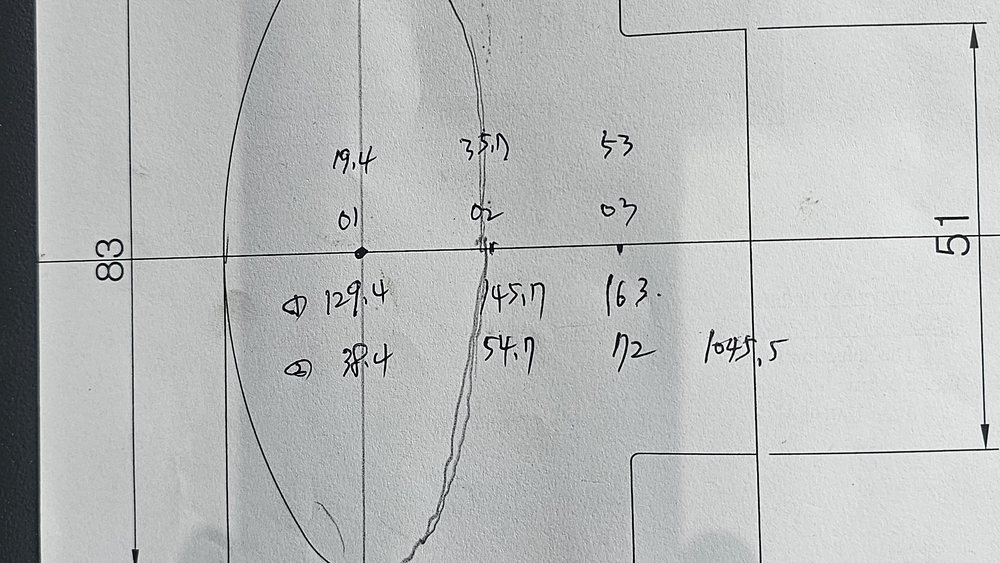

타원 모양과 치수를 적은 도면

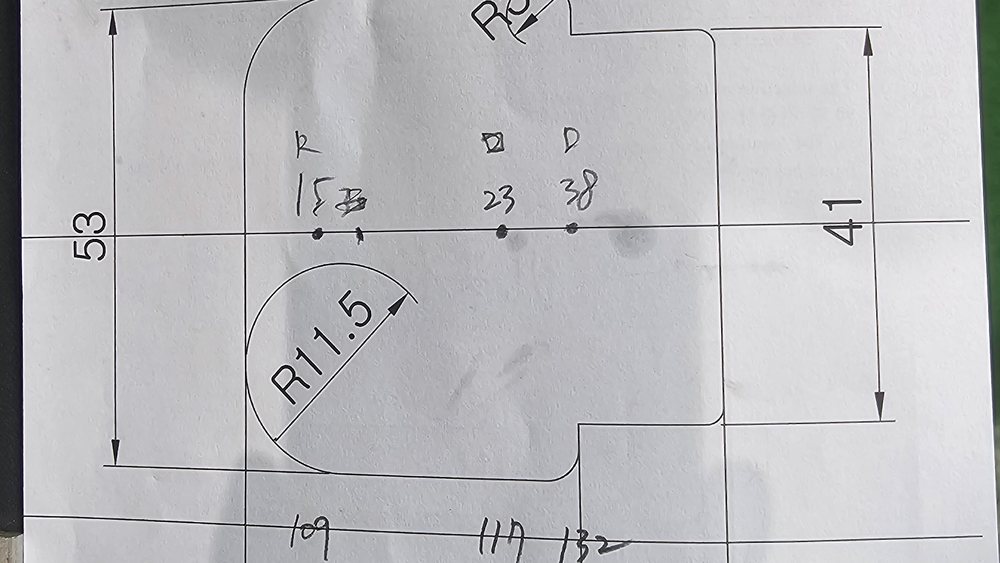

모서리가 둥근 네모 모양과 치수를 적은 도면Control
화면에 모양별 값을 넣었습니다

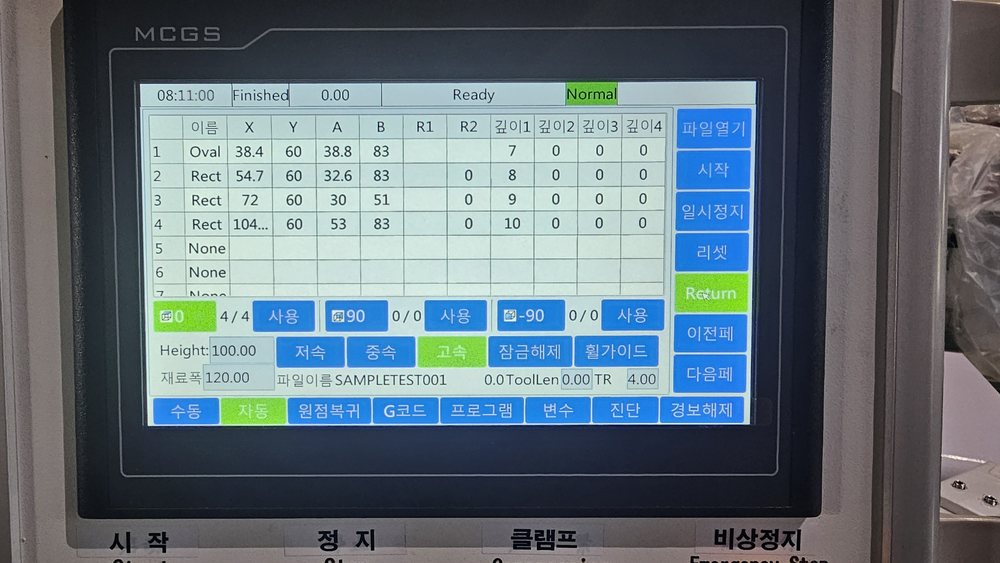

화면 표에는 타원(Oval) 1줄과 사각(Rect) 3줄, 모두 4줄이 들어 있습니다. 줄마다 X · Y · A · B 값과 깊이를 적었고, 파일 이름은 SAMPLETEST001입니다.
타원 1줄, 사각 3줄을 넣은 가공 값 화면Setup
프로파일을 클램프로 잡고 가공합니다
긴 프로파일을 베드 위에 올려 클램프로 잡았습니다. 스핀들 옆에는 흰색 유연 호스가 달려 있습니다.

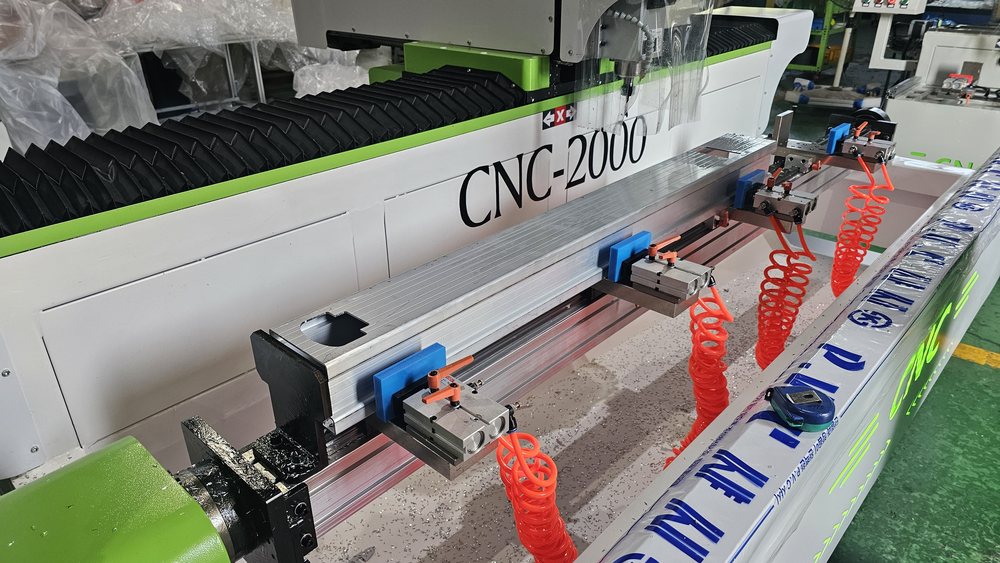

클램프로 잡은 프로파일

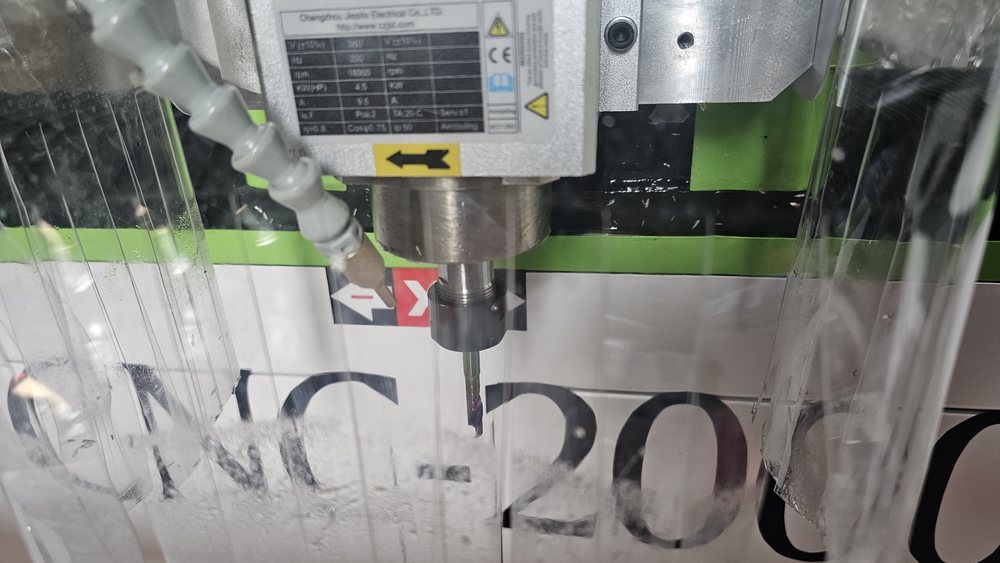

공구를 끼운 스핀들과 옆의 흰색 호스Result
가공한 구멍을 확인했습니다
프로파일 면에 모서리가 둥근 구멍이 났고, 구멍 아래에는 펜으로 그린 선이 보입니다. 사각 구멍은 구멍 너머로 작업장 바닥이 보입니다.

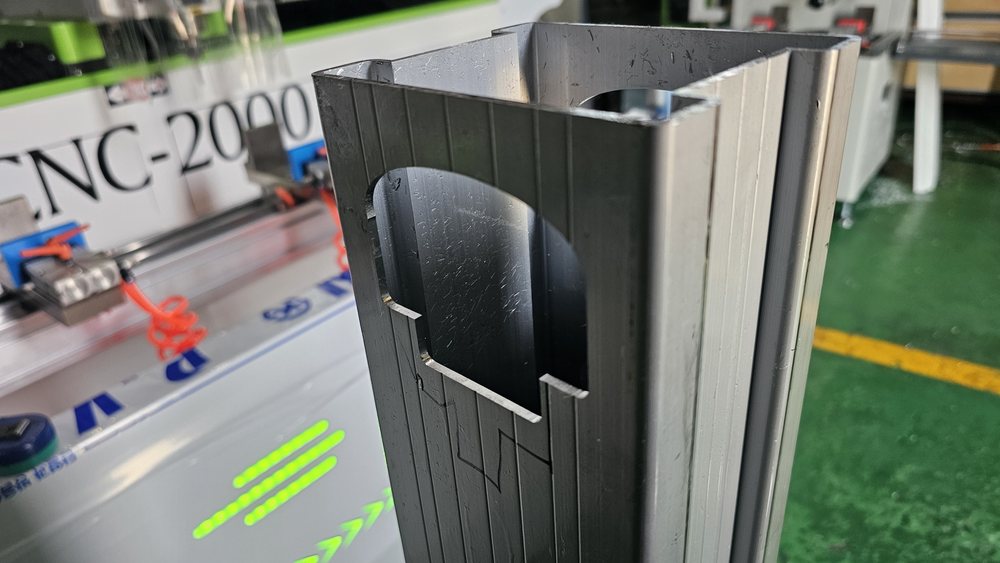

모서리가 둥글고 단이 있는 구멍을 낸 프로파일

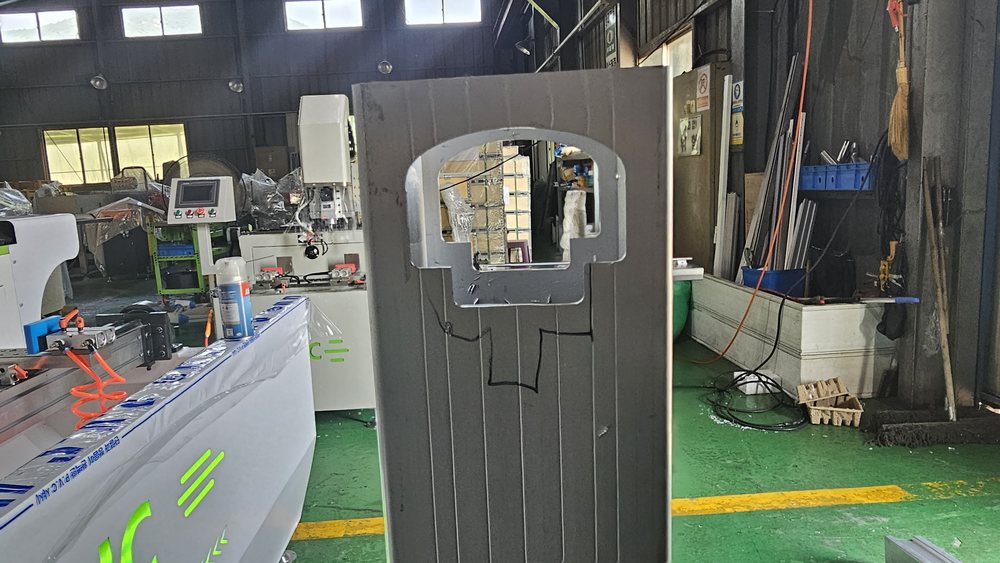

구멍 너머로 작업장이 보이는 프로파일

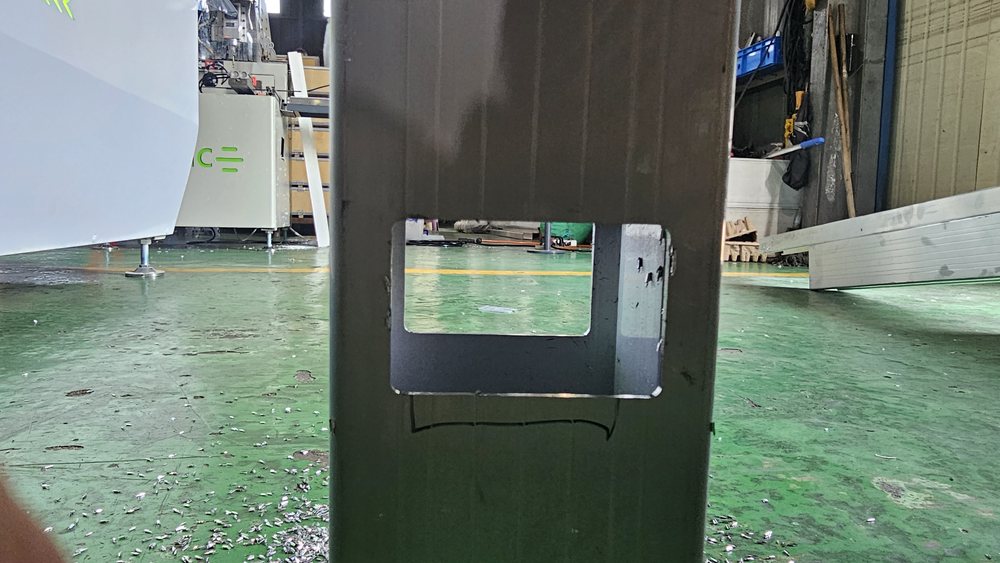

사각 구멍을 낸 프로파일

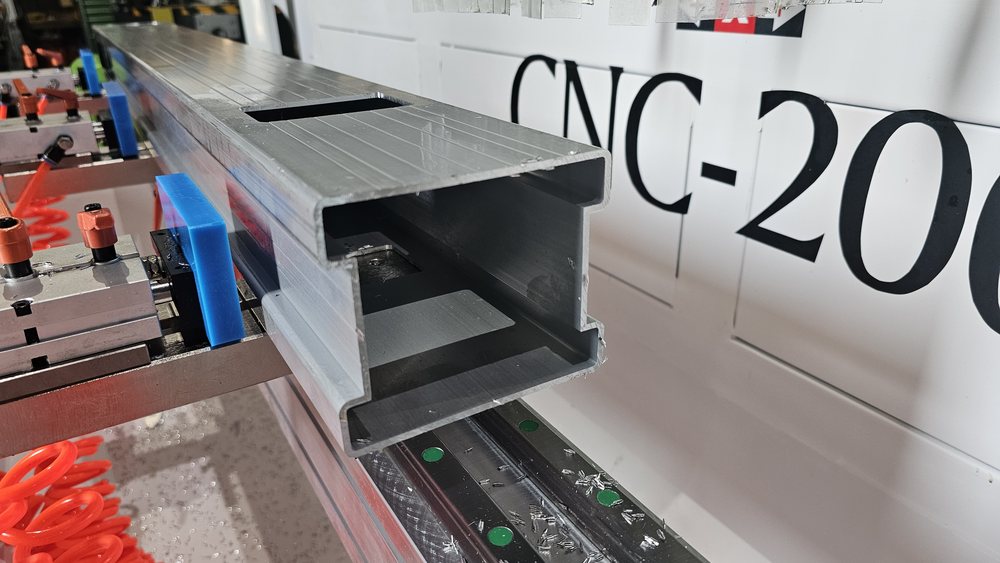

베드 위 프로파일 윗면에 낸 긴 구멍Summary
이번 시운전 내용
| 기종 | WTMM-CNC-2000 · 1헤드 CNC 3축 루터 가공기 |
|---|
| 작업 | 난간대 프로파일 구멍 가공 · 시운전 |
|---|
| 축 구간 | X 1,500 · Y 150 · Z 120 mm |
|---|
| 베드 | 2,400 × 1,600 mm |
|---|
| 스핀들 | 4.5kW · 0~18,000 rpm |
|---|
| 입력 | 화면 값 입력 (타원 1줄 · 사각 3줄) |
|---|
