폴딩 경첩 도어 프로파일의 모티스락 자리, CNC 루터로 가공할 수 있나요?

CNC 3-AXIS ROUTER WTMZ-CNC-800 · MORTISE LOCK POCKET AND HOLES · ALUMINUM FOLDING HINGE DOOR

네, 가능합니다. 저희 공장에서 알루미늄 폴딩 경첩 도어 프로파일에 모티스락 자리와 구멍을 가공하는 시운전을 했습니다. 기계는 CNC 3축 루터 가공기 WTMZ-CNC-800입니다. 프로파일을 세워 고정하고 터치스크린에 위치를 입력해 가공했으며, 가공한 뒤에는 모티스락 몸체를 대어 보았습니다.

WTMZ-CNC-800모티스락 자리 가공프로파일 세워 고정

비슷한 구성 문의 다른 사례 보기

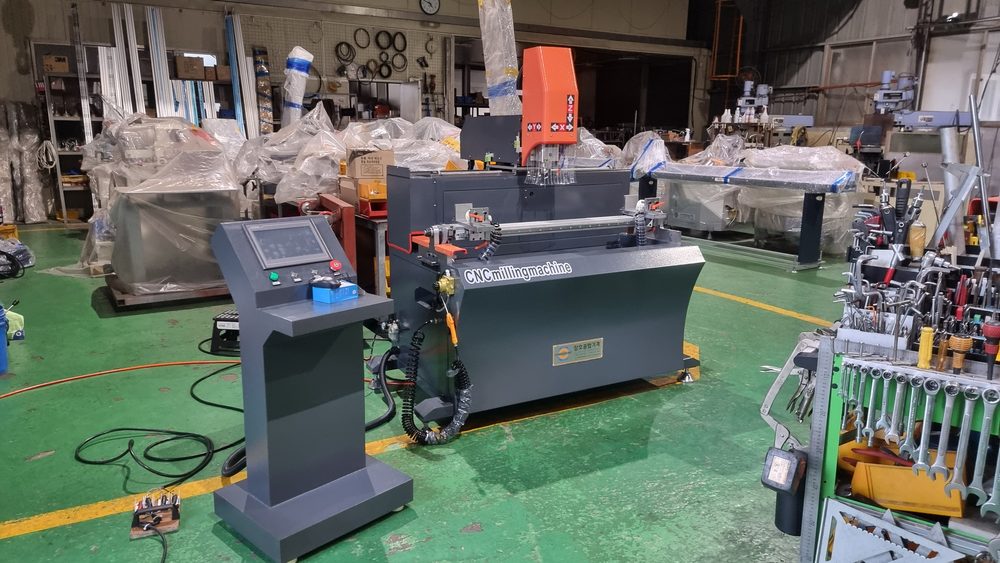

공장에 설치된 WTMZ-CNC-800 CNC 3축 루터 가공기 전체 모습

800mm

X축 가공 구간

2,000mm

베드 길이

±0.15mm

반복 정밀도

Site

WTMZ-CNC-800으로 시운전했습니다

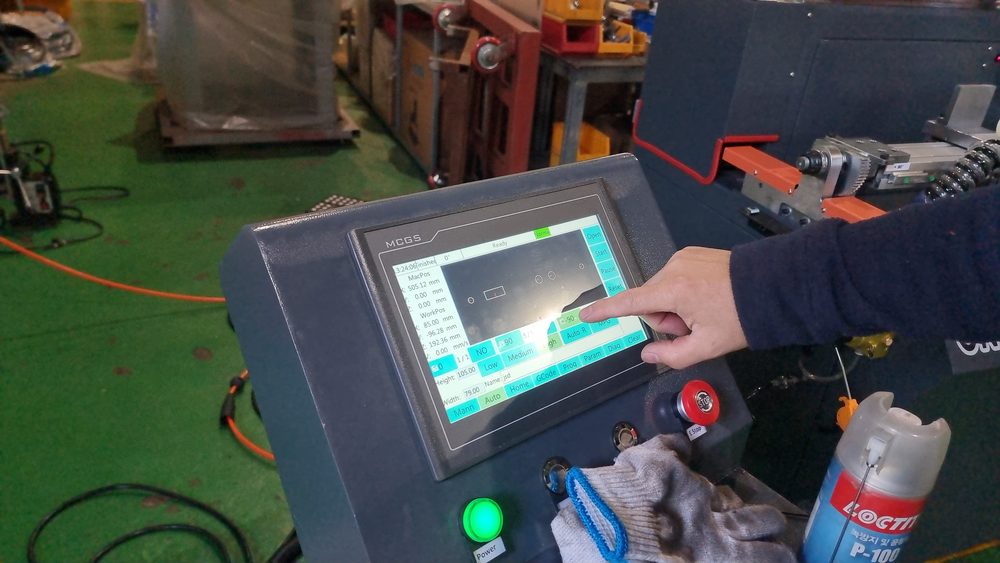

공장에 세워 둔 CNC 3축 루터 가공기입니다. 기계 옆의 터치스크린에서 가공 위치를 입력하면 그 자리로 헤드가 움직입니다.

Setup

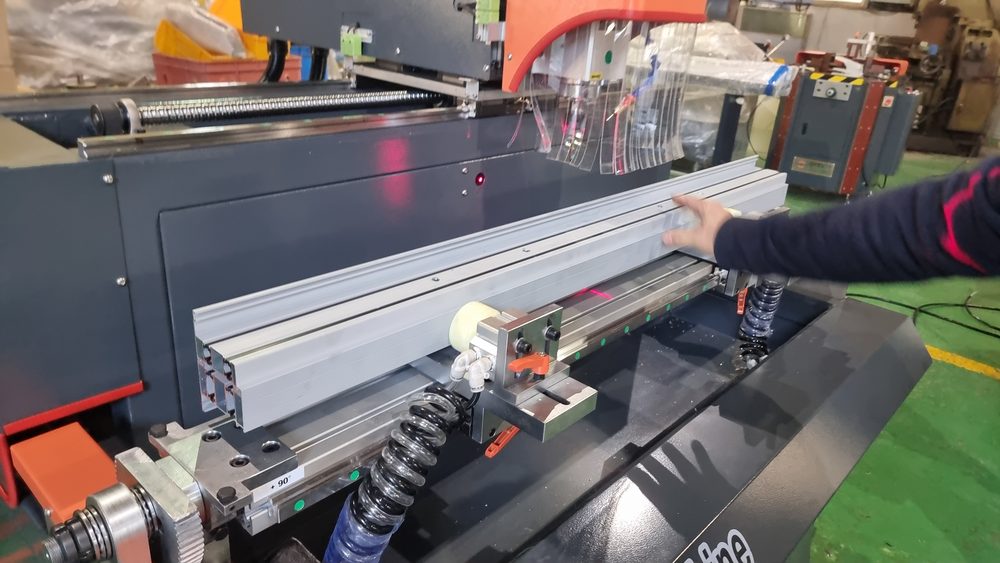

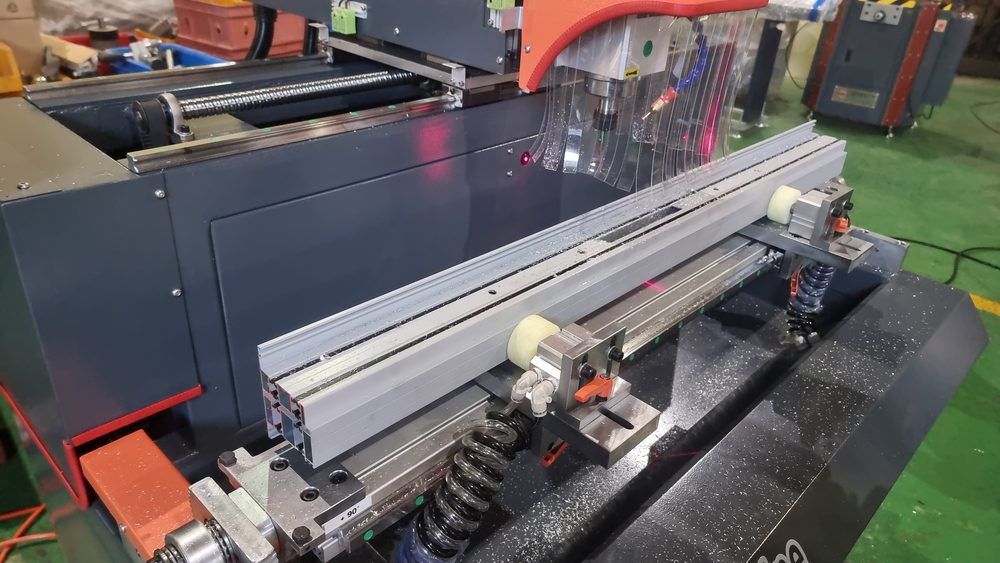

프로파일을 세워서 고정했습니다

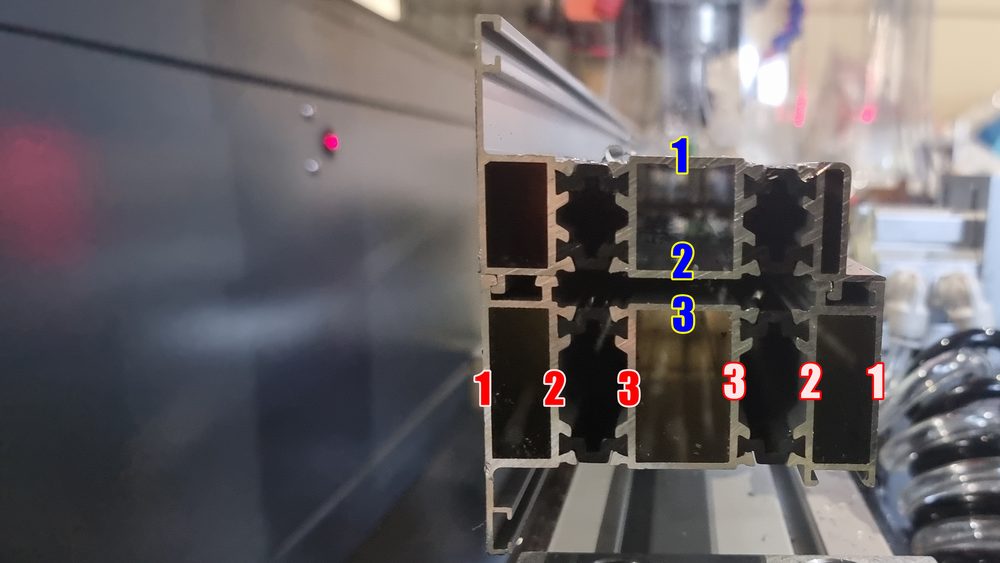

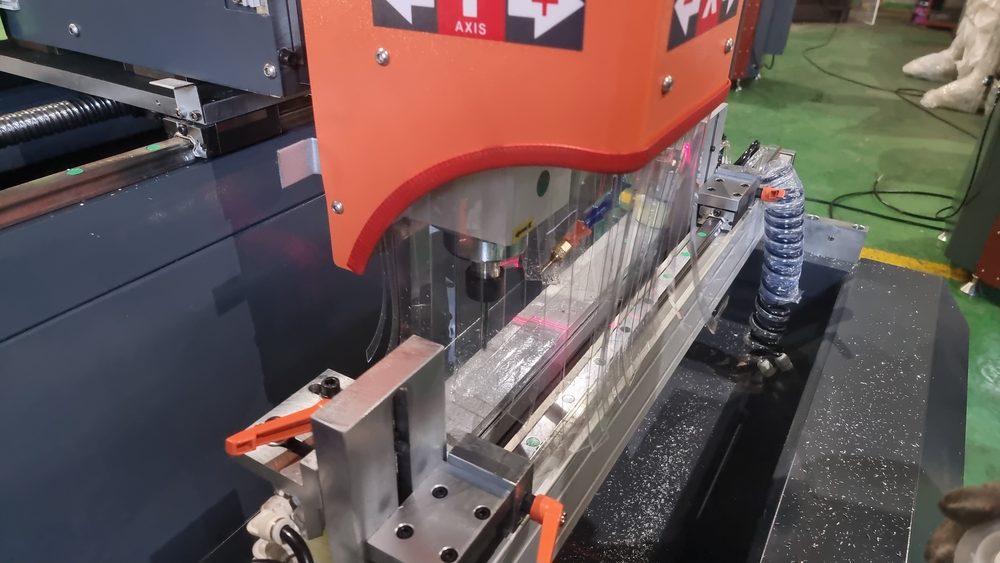

긴 알루미늄 프로파일을 베드에 올리고 공압 클램프로 잡았습니다. 프로파일을 세워 고정하므로 문 옆면이 위로 향해 공구가 바로 닿습니다. 단면 사진의 번호는 칸을 구분해 놓은 표시입니다.

Machining

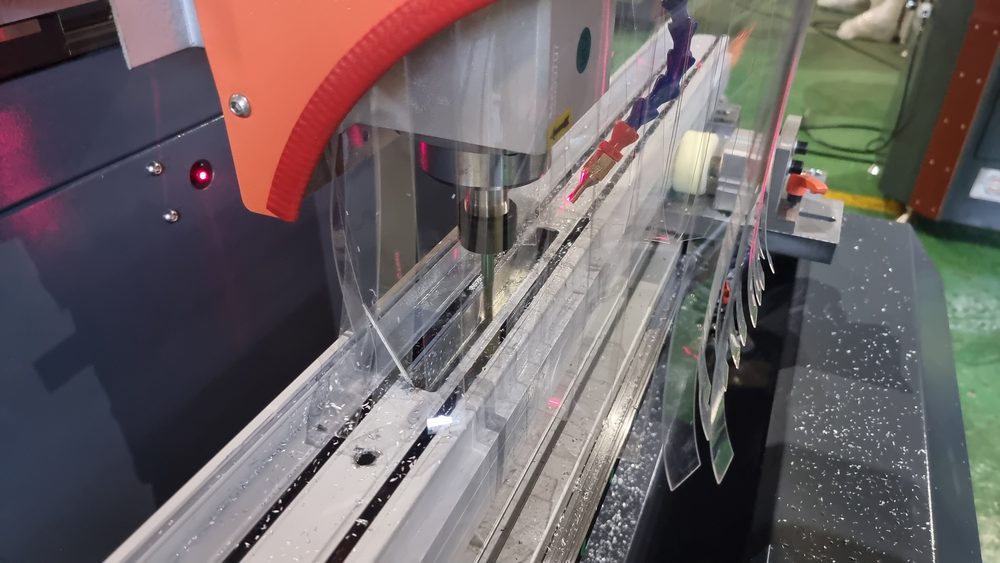

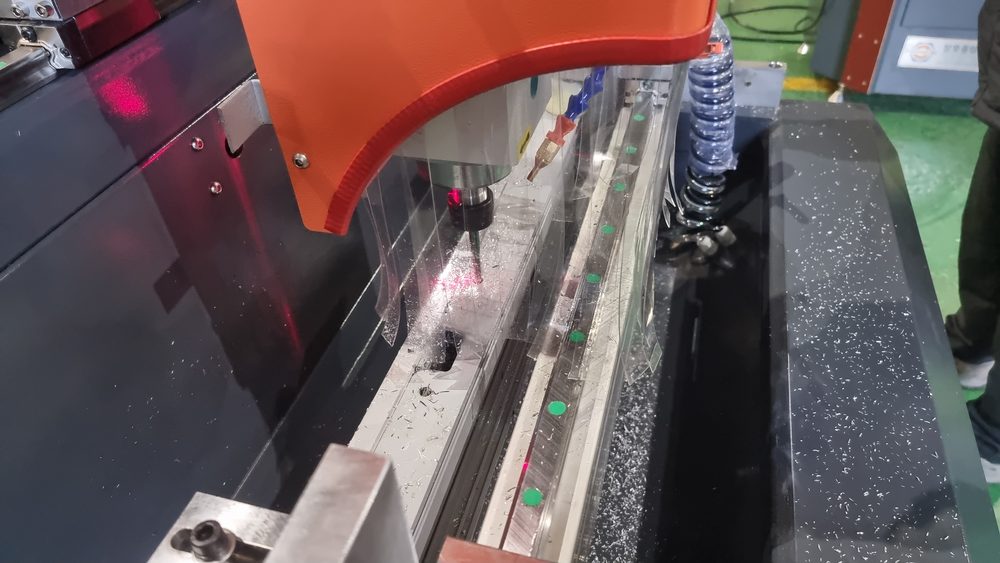

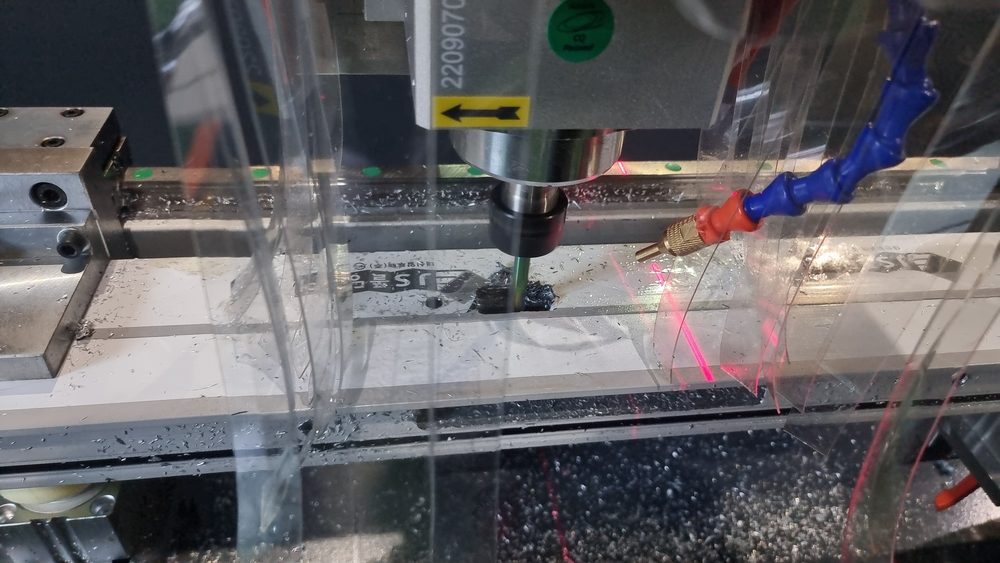

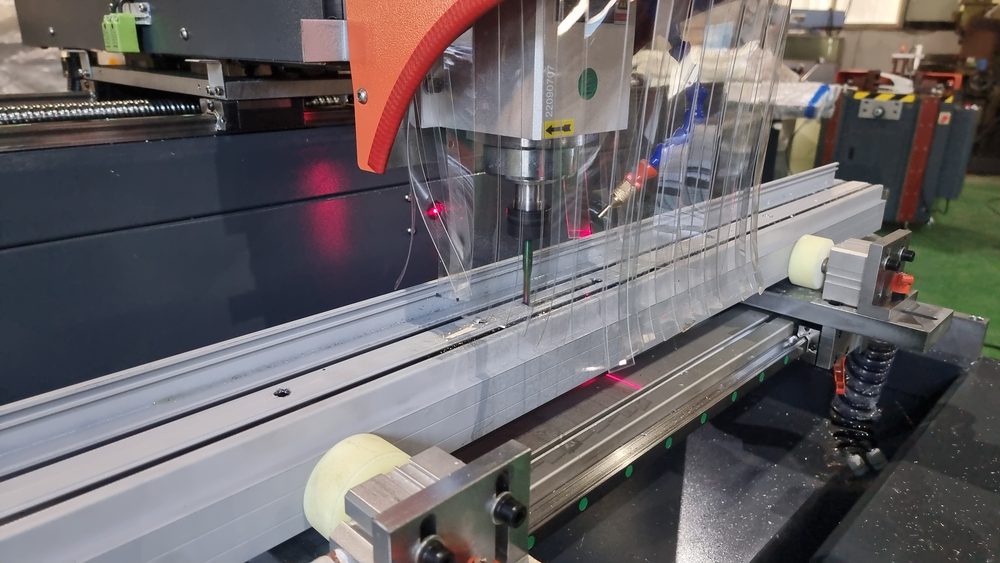

스핀들이 모티스락 자리를 가공합니다

투명 칸막이 안쪽에서 스핀들이 내려와 프로파일 옆면에 구멍과 홈을 가공합니다. 같은 도면을 불러 가공하므로 자리마다 위치가 같게 나옵니다.

Fit Check

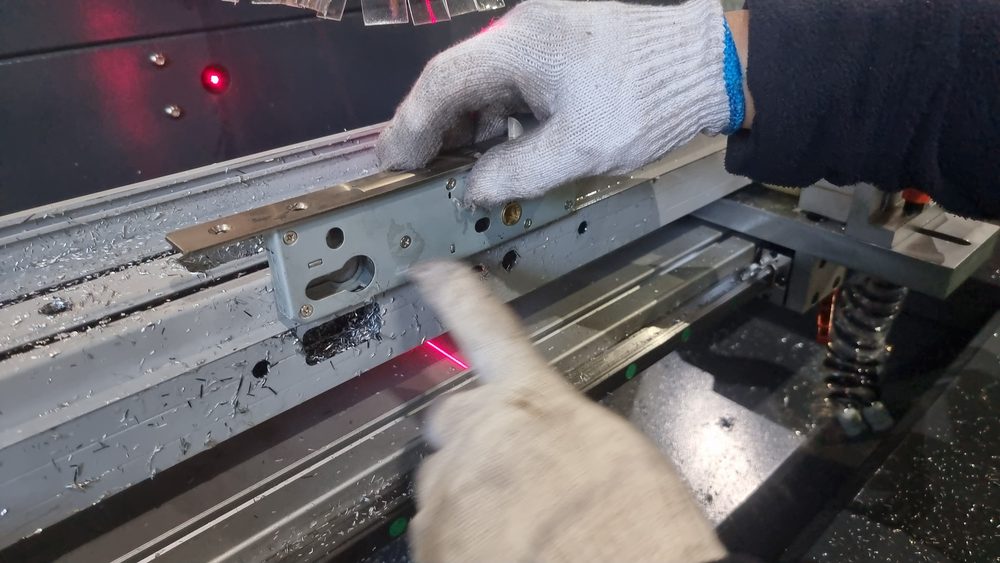

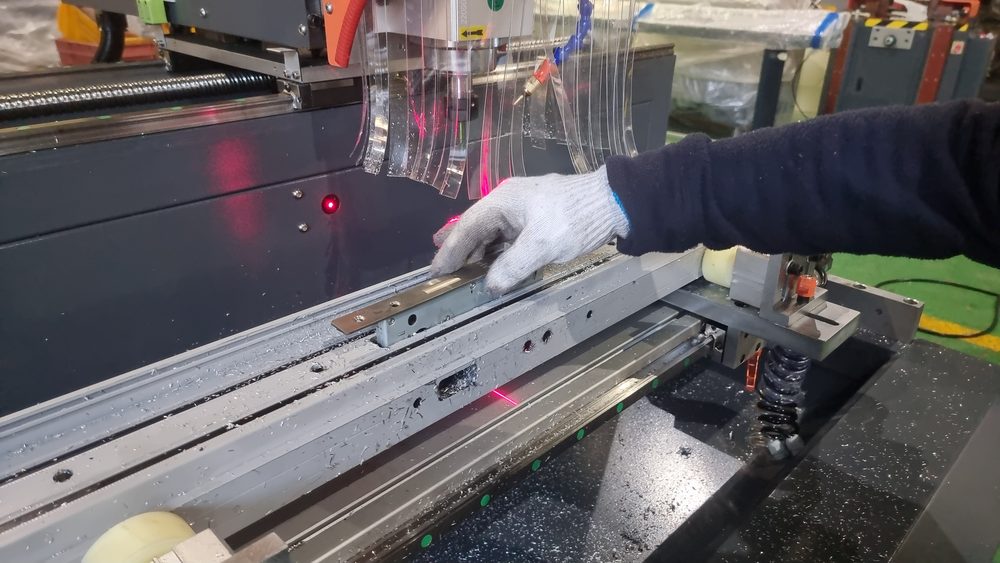

가공한 자리에 모티스락을 대어 보았습니다

가공을 마친 프로파일에 모티스락 몸체를 대어 보고 자리가 맞는지 확인했습니다. 잠금장치와 경첩처럼 결합 부품이 들어가는 자리가 이 가공의 핵심입니다.

Summary

이번 가공 내용

기종	WTMZ-CNC-800 — X 800 · Y 100 · Z 120mm, 베드 2,000mm
자재	알루미늄 폴딩 경첩 도어 프로파일
가공 내용	모티스락 자리와 구멍 가공
확인한 것	터치스크린 위치 입력 · 공압 클램프 고정 · 가공 뒤 모티스락 대어 보기

CNC 루터기알루미늄

Video

작업 영상

영상

CNC 3축 루터 가공기 폴딩 경첩 도어 모티스락 홀 가공 시운전 — 창호종합기계 유튜브

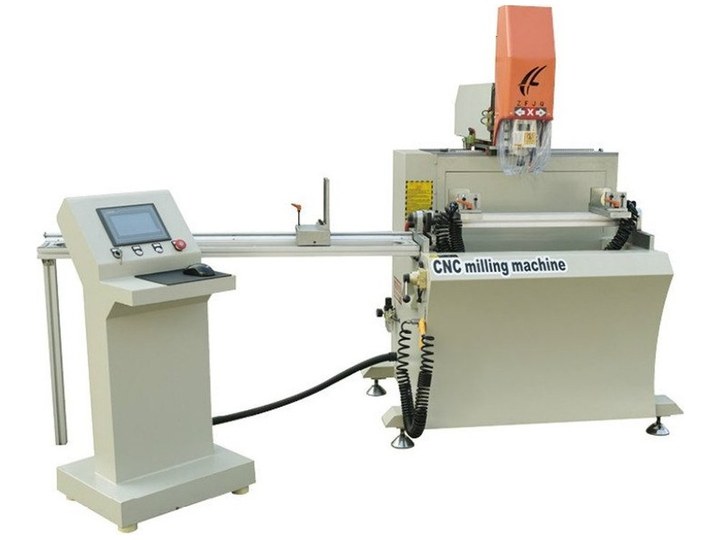

Products
