알루미늄 코너 연결구를 같은 두께로 연속해서 자를 수 있나요?

AUTOMATIC CONTINUOUS CUTTING MACHINE WTMZ-500 · Φ500 BLADE · ALUMINUM CORNER KEY

네, 자를 수 있습니다. 저희 공장에서 자동 연속 절단기 WTMZ-500의 톱날 흔들림을 확인한 뒤, L자 알루미늄 코너 연결구 자재를 정해 둔 두께로 이어서 잘랐습니다. 잘라 낸 조각은 캘리퍼스로 두께를 재어 확인했습니다.

톱날 Φ500 (20인치)자동 연속 절단오일 분사장치

비슷한 구성 문의 다른 사례 보기

Φ500mm

20인치 톱날

130 × 200mm

최대 절단 단면

3.0kW

모터

Site

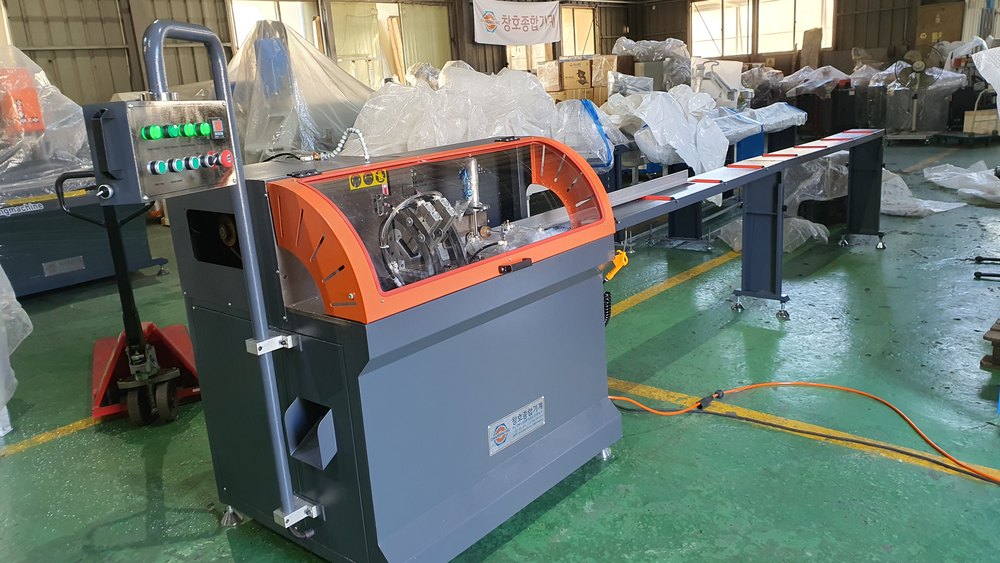

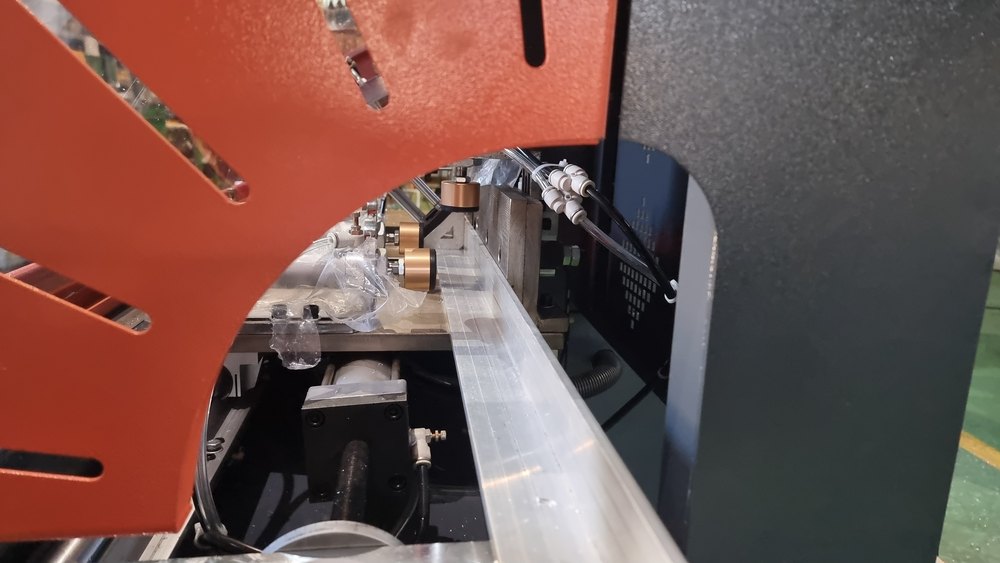

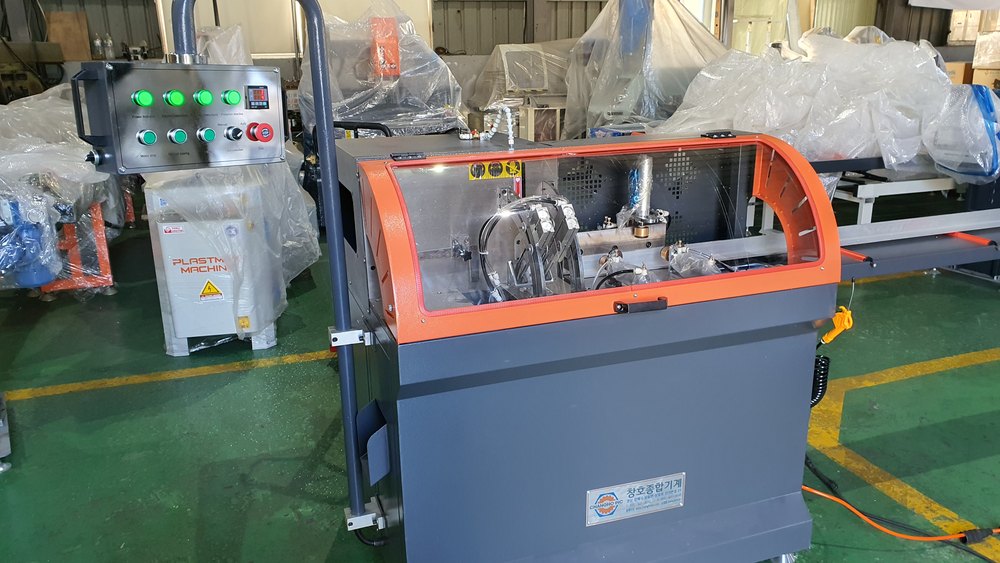

긴 자재를 밀어 넣으며 자르는 자동 연속 절단기입니다

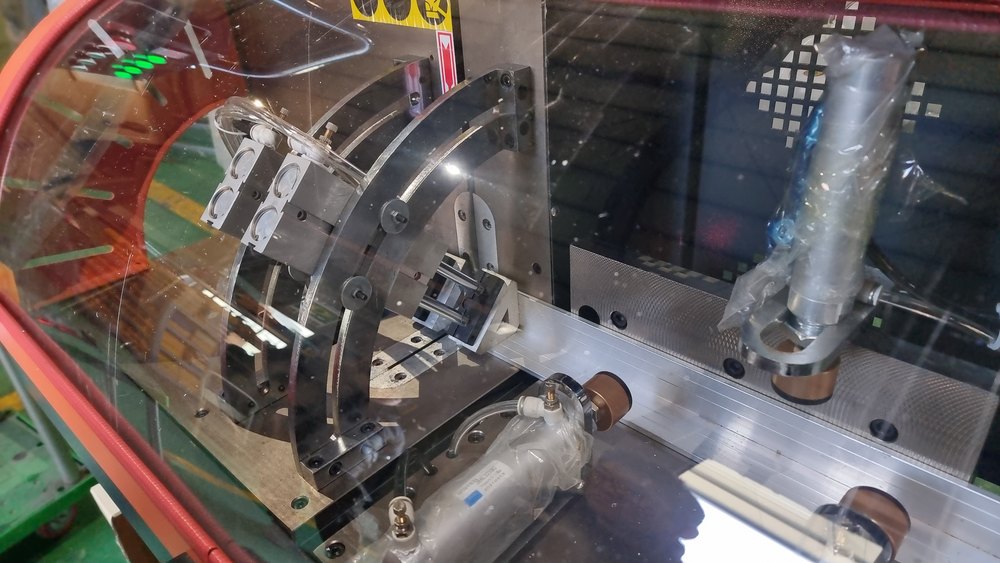

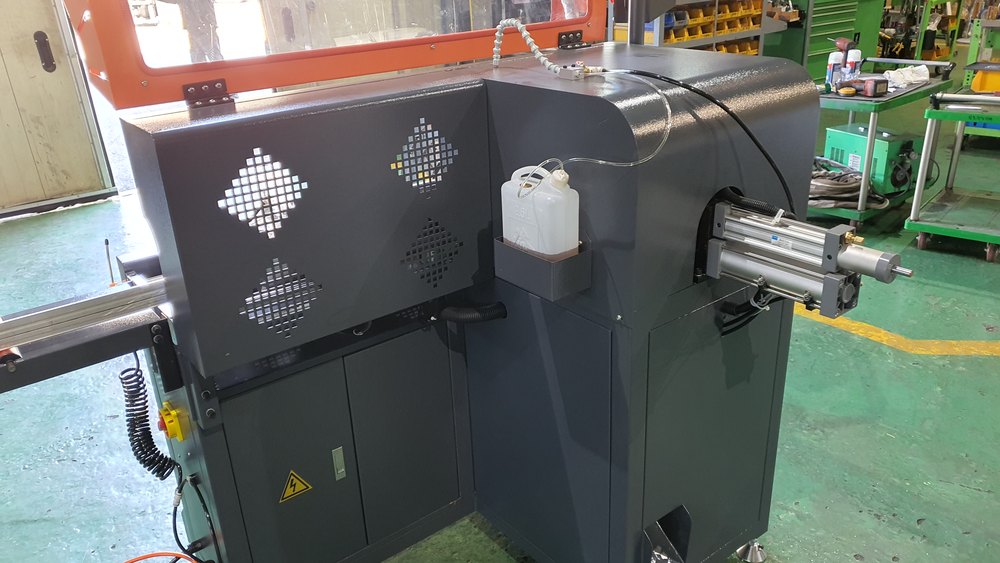

긴 자재를 이송대에 올리면 정해 둔 길이만큼 밀어 넣고 자르기를 되풀이합니다. 절단부는 투명 커버로 막혀 있고, 오일 분사장치가 절삭 부위에 오일을 뿌립니다.

Problem

작은 조각을 많이, 같은 두께로 잘라야 합니다

창틀 모서리를 잇는 코너 연결구는 긴 L자 자재를 얇게 잘라 만듭니다. 한 번에 많은 수량을 잘라야 하고, 두께가 고르지 않으면 조립할 때 맞지 않습니다.

How We Built It

두께를 맞추고 자동으로 이어서 잘랐습니다

① 톱날 확인

Φ500 톱날을 돌려 흔들림이 없는지 확인했습니다.

② 두께 맞추기

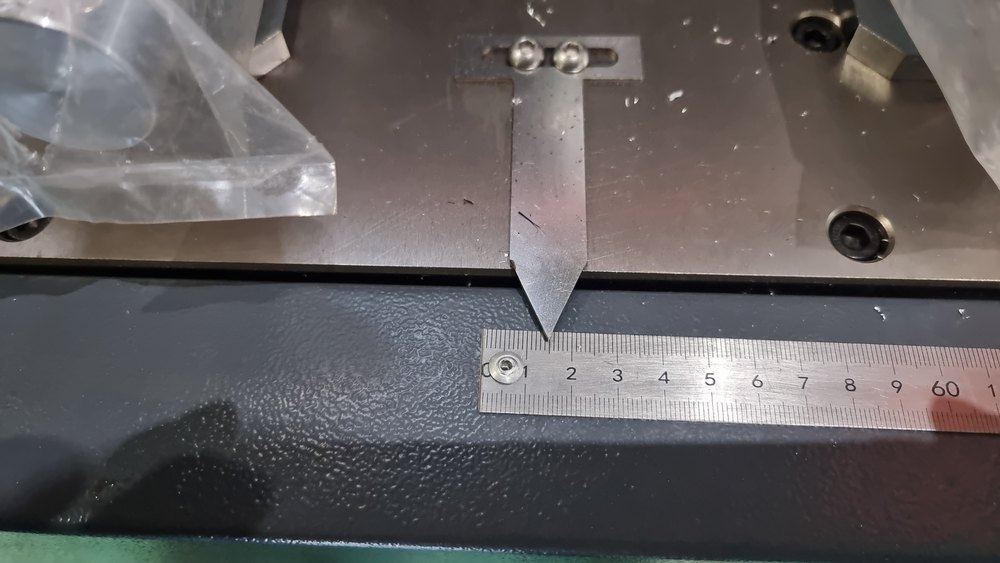

눈금자로 잘라 낼 두께를 맞췄습니다.

③ 자동 절단

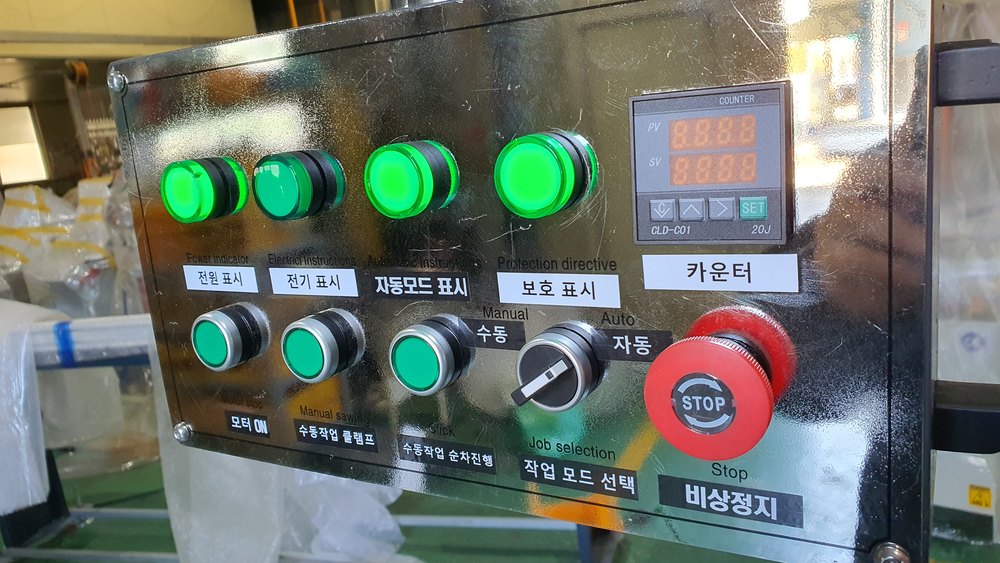

조작반에서 자동 운전을 골라 자재를 이어서 잘랐습니다.

Result

잘라 낸 조각의 두께를 재어 확인했습니다

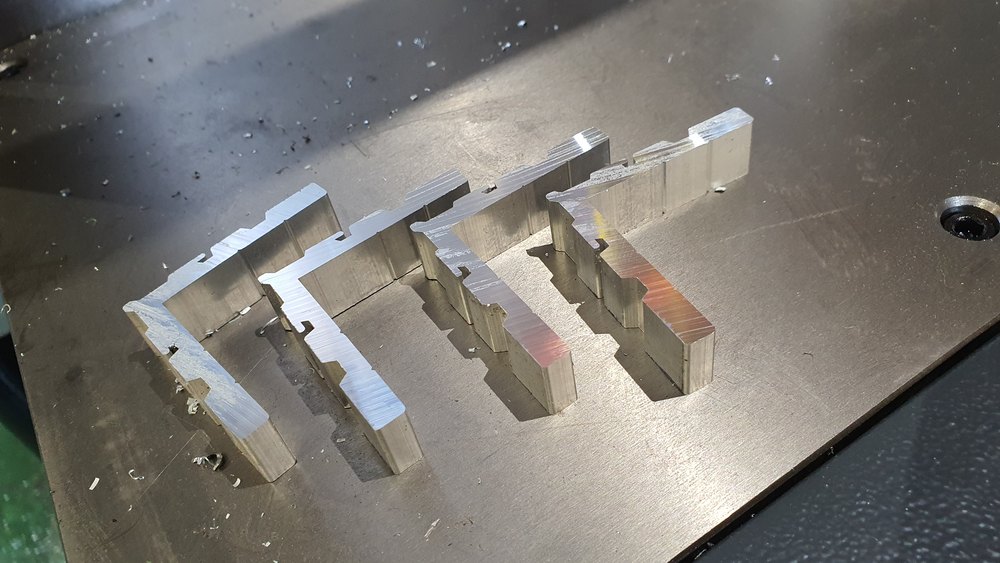

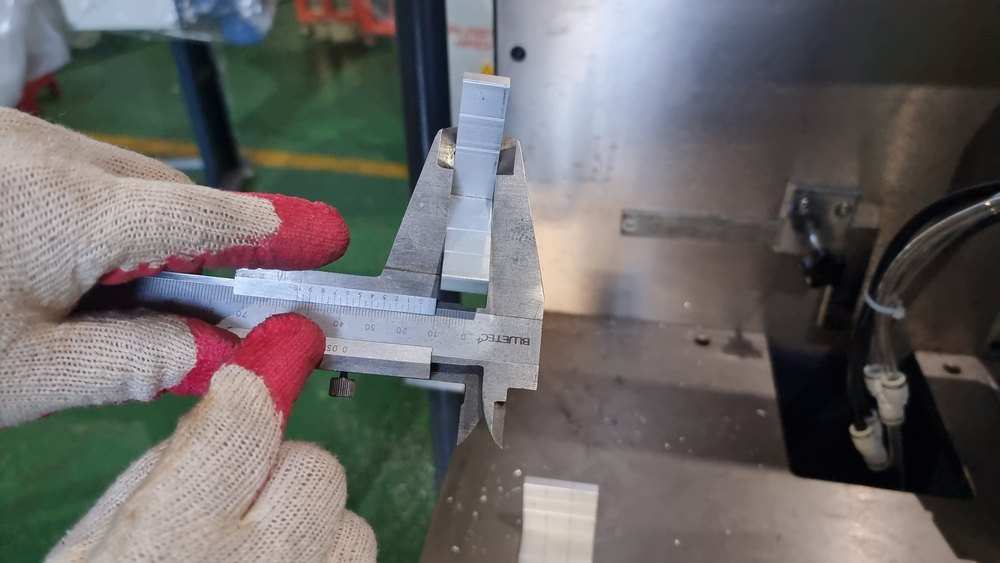

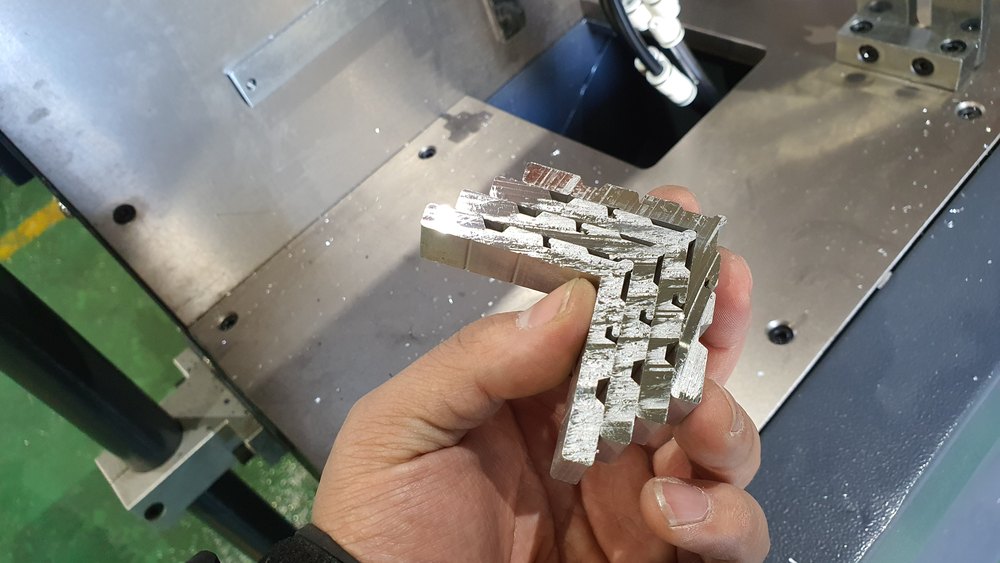

같은 모양으로 잘린 코너 연결구를 모아 캘리퍼스로 두께를 재었습니다. 자르실 자재의 단면과 두께, 수량을 알려 주시면 맞는 사양을 검토해 드립니다.

Summary

이번 시운전 내용

기종	WTMZ-500 (ZJM-500) · 자동 연속 절단기
가공	L자 알루미늄 코너 연결구 자재 연속 절단
톱날	Φ500 (20인치) · 구멍 지름 30mm
최대 절단 단면	130 × 200mm
전원 · 공압	380V 60Hz · 3.0kW · 5~8bar

절단기알루미늄

Video

작업 영상

영상

자동 연속 절단기 WTMZ-500 20인치 톱날 확인 · 연속 절단 시운전 — 창호종합기계 유튜브

Products

이 사례에 쓰인 제품

제품 이름을 누르시면 제원과 구성을 보실 수 있습니다.

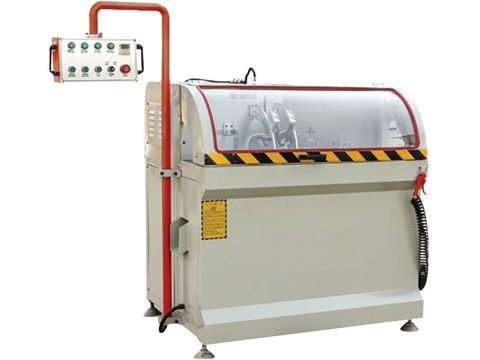

WTMZ-450(500)

코너 연결구를 연속으로 자르는 자동 절단기
