105. 벤딩기
055-327-4112

Curtain Rail & Profile Bending

커튼 레일 두 종류를
롤러 교체 없이
한 대로 구부립니다

CURTAIN RAIL & ALUMINIUM PROFILE BENDING MACHINE HM-100 · DOUBLE-GROOVE ROLLER · REMOTE FORWARD / REVERSE · 1-PHASE 220V 60Hz 1.5 kW

커튼 레일과 고하중 알루미늄 프로파일을 곡선으로 구부리는 벤딩기입니다. 롤러에 홈이 두 줄 있어 단면이 다른 프로파일 두 종류를 롤러 교체 없이 구부리실 수 있습니다. 정·역회전은 리모컨(2개 기본 제공)으로 조작하고, 휘는 정도는 핸들을 돌려 맞춥니다. 전원은 단상 220V · 1.5kW입니다. 사진은 대표 이미지이며 일부 디자인은 변경될 수 있습니다.

2홈 롤러 · 프로파일 2종리모컨 정·역회전단상 220V 1.5kW

이 모델 견적 문의 스마트스토어 바로가기

2줄

롤러 홈 수

2개

기본 리모컨

1.5kW

소비전력

220V

단상 전원

이 계열 5품목 — 지금 보시는 품목에 테두리가 있습니다

실물 사진

실물 · 커튼 레일 벤딩 작업 장면

공급사가 보내온 HM-100 작업 영상에서 옮긴 장면입니다. 커튼 레일을 롤러 홈에 넣고 리모컨으로 보내며 구부리는 과정을 보실 수 있습니다.

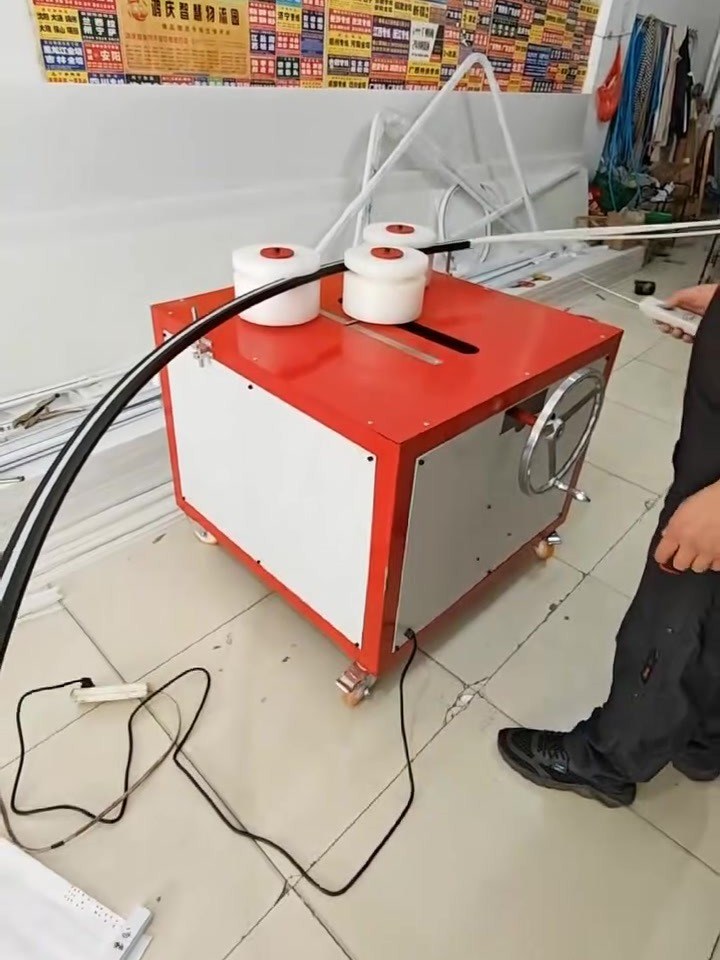

커튼 레일을 넣고 구부리는 모습

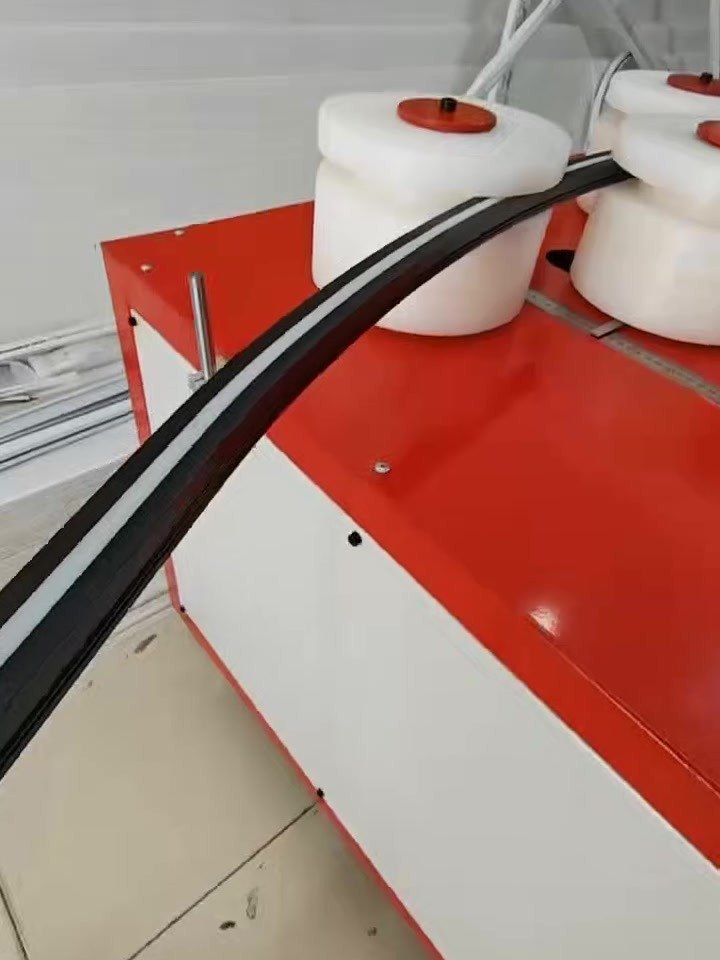

롤러 홈을 따라 지나가는 레일

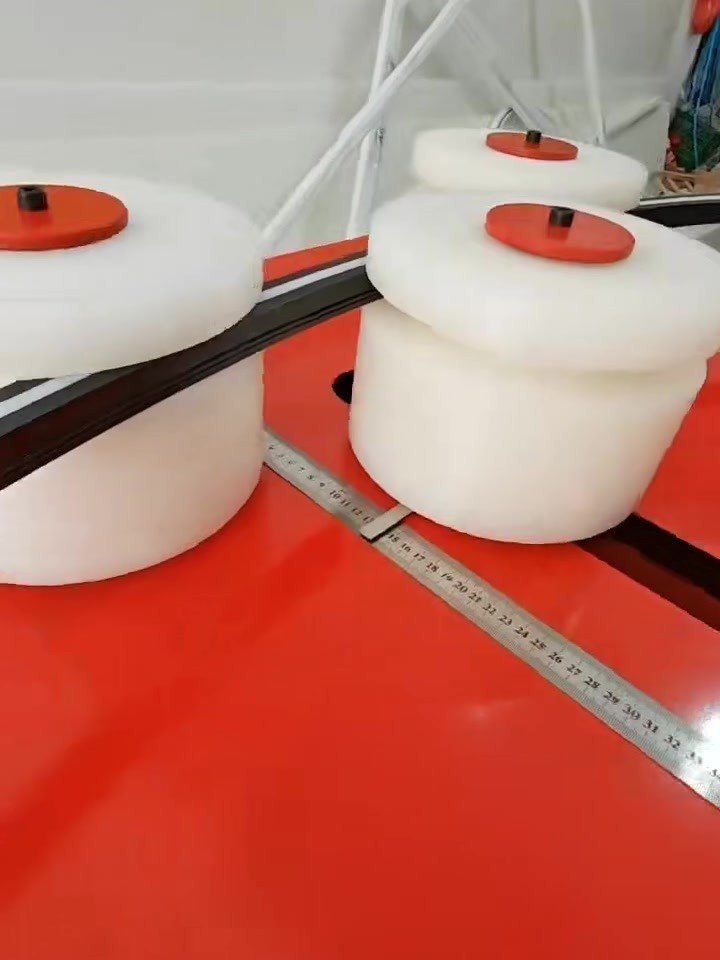

레일이 맞물린 롤러 부분

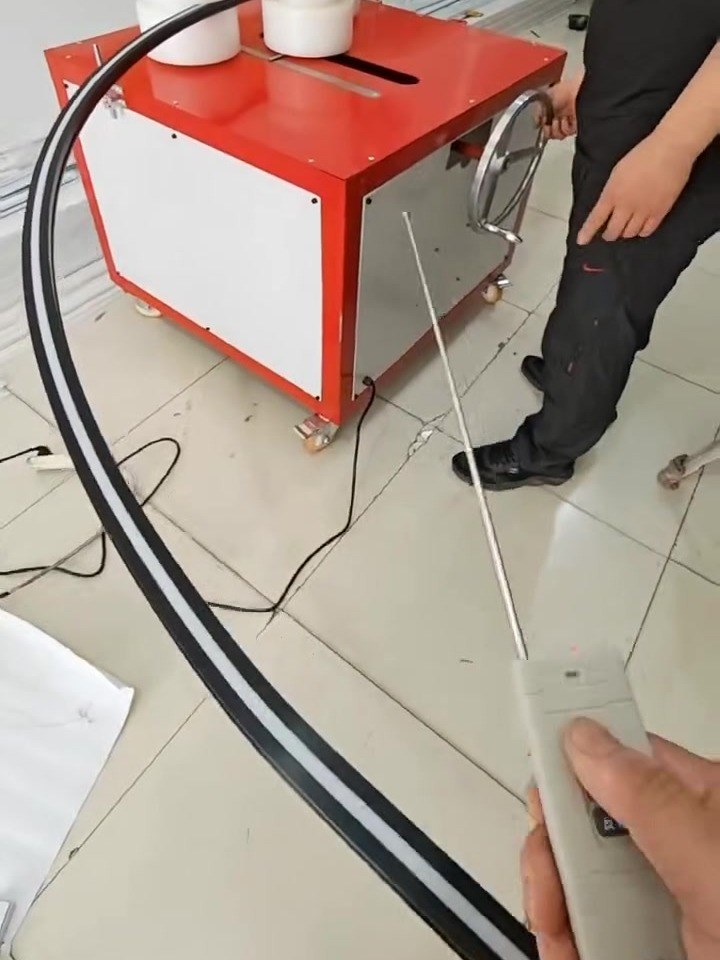

리모컨으로 정·역회전 조작

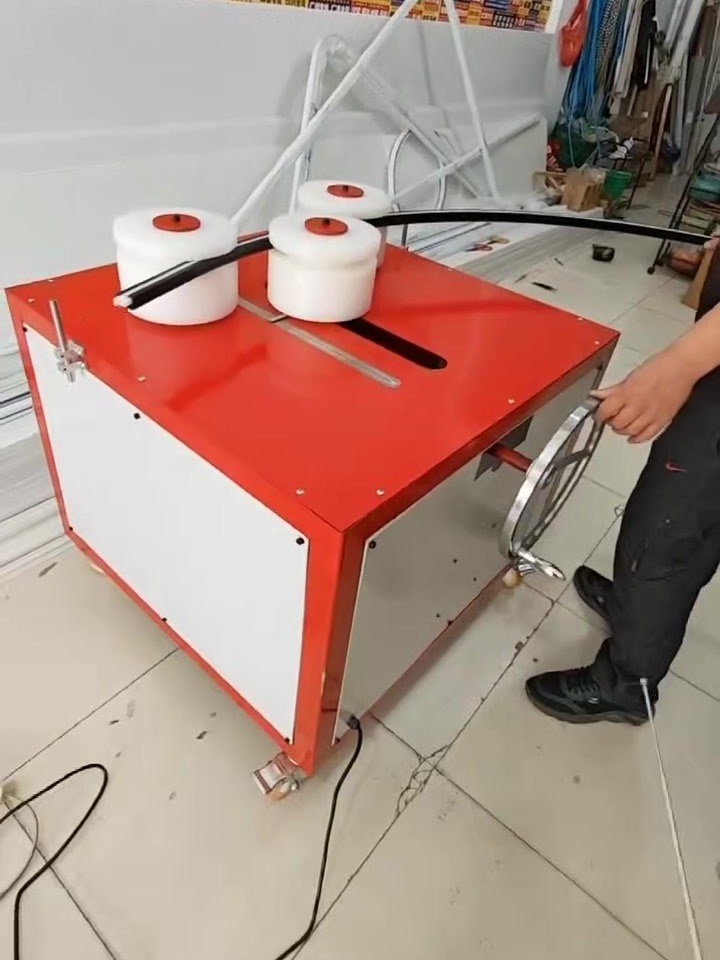

핸들로 곡률을 맞추며 작업

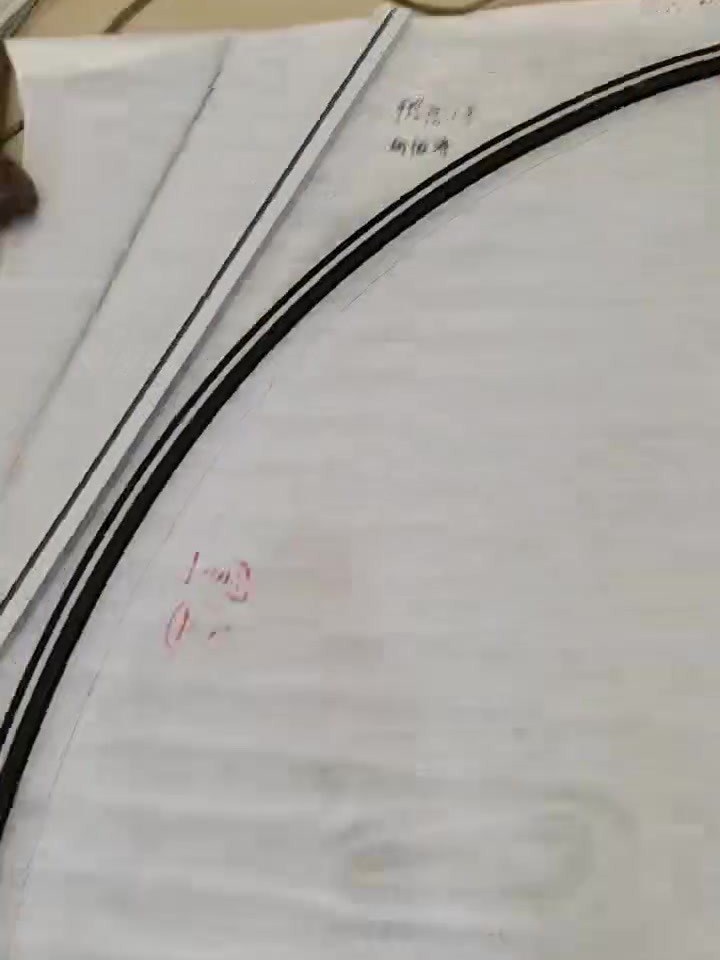

둥글게 휜 커튼 레일

Selling Points

HM-100의 핵심 세 가지

아래 세 가지는 벤딩기 · 전용 금형 5품목 가운데 HM-100에 해당하는 내용입니다. 공급 방식과 사후 관리는 5품목 모두 같습니다.

레일 종류가 바뀌어도 롤러를 바꾸지 않으셔도 됩니다롤러에 홈이 두 줄 있어 단면이 다른 프로파일 두 종류를 한 대로 구부리실 수 있습니다. 다른 모양의 홈이 필요하시면 따로 제작해 드립니다.

긴 레일도 기계 앞에서 조작하실 수 있습니다리모컨 2개가 기본으로 들어 있습니다. 레일을 손으로 받친 채 리모컨으로 앞으로 보내고 뒤로 되돌릴 수 있습니다.

단상 220V로 바로 설치하실 수 있습니다1.5kW 단상 전원을 사용하므로 삼상 전기가 없는 작업장에도 설치하실 수 있습니다.

Bending

홈이 두 줄인 롤러로 프로파일 두 종류를 구부립니다

롤러에 홈이 두 줄 있어 일반 · 전동 · 무대용 커튼 레일처럼 단면이 다른 프로파일 두 종류를 롤러 교체 없이 번갈아 구부리실 수 있습니다. 휘는 정도는 핸들을 돌려 맞추고, 80형 정밀 감속기와 순동 권선 모터가 롤러를 돌려 토크가 커서 연속 작업이 가능합니다. 알루미늄 창호 프로파일을 넓은 반경으로 구부리시려면 3롤러 수동 벤딩기 LM-100을, 곡률을 입력해 반복 생산하시려면 CNC 서보 벤딩기 WTMB-CNC-15를 참고해 주십시오.

Supply Journey

공급부터 사후 관리까지, 저희가 직접 합니다

창호 프로파일이나 파이프를 곡선으로 만들려면 구부리는 공정이 따로 있어야 합니다. 저희는 알루미늄 프로파일용 벤딩기 세 대(커튼 레일용 1대 포함)와 파이프용 CNC 벤딩기 한 대, 그리고 전용 나일론 금형을 취급합니다. 기계는 중국에서 수입하고 금형은 김해에서 직접 만듭니다.

제작 · 수입

기계는 사양을 정한 뒤 수입하고, 금형은 고객님 프로파일 단면에 맞춰 김해에서 제작합니다. 구부리실 소재의 단면과 원하시는 반경을 먼저 확인해 모델을 정합니다.

하역 · 검수

기계가 입고되면 롤러 회전, 서보 동작, 유압 압력, 전장 상태부터 확인합니다. 점검을 통과한 기계만 전시합니다.

전시 보관

재고 기계는 김해 전시장에 보관합니다. 방문하시면 재고 품목을 실물로 확인하시고 작동을 보실 수 있습니다.

시연 · 테스트

구부리실 프로파일이나 파이프를 가져오시면 그 소재로 직접 구부려 보여 드립니다. 나온 곡선과 표면 상태를 함께 확인하신 뒤 사양을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정해 출고하고, 금형은 완충재로 감싸 따로 포장합니다. 재고가 있는 품목은 주문이 확정되면 출고합니다.

입고 수리

입고된 기계는 김해에서 직접 점검하고 수리합니다. 롤러 같은 소모 부품은 제조사에서 받아 공급하고, 나일론 금형은 직접 제작합니다.

그래서 기계를 받으신 뒤 구부리는 반경과 되돌아오는 양을 처음부터 다시 맞추는 번거로움이 줄어듭니다.

Specifications

HM-100 제원

위 표는 이 모델의 제원이고(기계 크기 · 중량은 확인된 값이 없어 견적 때 알려 드립니다), 아래 표는 벤딩기 · 전용 금형 5품목의 공통 사양입니다.

모델명	HM-100
하는 일	커튼 레일 · 알루미늄 프로파일 벤딩
적용 자재	커튼 레일(일반 · 전동 · 무대용) · 고하중 알루미늄 프로파일
롤러	2홈 롤러 — 프로파일 2종 · 다른 홈 모양 제작 가능
조작 방식	리모컨 정·역회전(리모컨 2개 기본) · 핸들로 곡률 조절
사용전원	단상 220V 60Hz
소비전력	1.5 kW
구동부	80형 정밀 감속기 · 순동 권선 모터
원산지	중국산

적용 소재 · 하는 일 · 제어 방식 · 구동 방식 칸에는 벤딩기 다섯 품목의 값을 함께 적었습니다. 이 모델의 값은 위 표를 참고해 주십시오.

적용 소재	알루미늄 창호 프로파일 · 산업용 알루미늄 압출재 · 커튼 레일 · 각형강관 · 파이프(탄소강 · 스테인리스 · 동관)
하는 일	프로파일 벤딩 3종(WTMB-CNC-15 · LM-100 · HM-100) · 파이프 벤딩 1종(WTM-38CNC-4A-3S) · 전용 벤딩 금형 1종
제어 방식	CNC 서보 2종 · 수동 조작 2종 · 금형은 기계 제어에 연동
구동 방식	기계 3종은 380V 50Hz · HM-100은 단상 220V 60Hz · 금형은 별도 전원 없음
설치 형태	바닥 설치 4종 · 금형은 기계에 장착
보증 · 사후 관리	입고 수리 — 김해에서 직접 점검하고 수리 · 나일론 금형은 직접 제작해 공급
